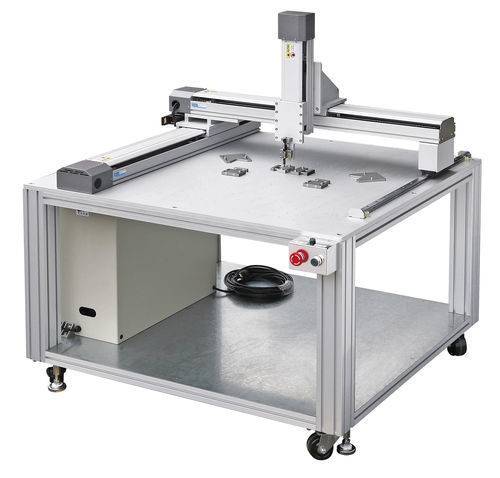

Robot su misura

cartesiano4 assi3 assi

Panoramica
SUPRATEC Syneo propone soluzioni personalizzate di robot di dosaggio con assi X, Y e Z configurabili, le cui lunghezze possono arrivare a diversi metri. Le unità su misura possono essere fornite con altezze trave personalizzate e piastra di base opzionale in funzione delle esigenze di installazione.

Postazione di dosaggio - 5 assi
Le tavole digitalizzate a 5 assi (stazioni di dosaggio) sono progettate per applicazioni di dosaggio di precisione. Il pannello di controllo include funzione di purge e una selezione di 100 programmi in facciata. La programmazione è semplificata tramite telecomando. I robot da banco standard forniscono i 3 assi base (X, Y, Z) con superfici di lavoro da 300 mm a 500 mm; due assi aggiuntivi sono montati sull'asse Y per ottenere il movimento completo a 5 assi. La corsa dell'asse Z è indicata in 100m e la portata massima è di 3 kg.

Automatizzare facilmente i processi
Le tavole digitalizzate consentono di automatizzare i processi di deposizione. Valvole di micro-dosaggio, serbatoi e pompe volumetriche possono essere integrate nelle tavole per realizzare un sistema di dosaggio completo, orientato alla produzione e su misura per le esigenze di processo.

Accessori opzionali

• Torcia per trattamento superficiale a plasma atmosferico per il pre-trattamento dei materiali
• Unità LED per reticolazione UV di assemblaggi incollati

Vantaggi e proprietà
Disponibili in versioni standard a 3 o 4 assi per aree di lavoro fino a 600×600 mm. Le soluzioni su misura partono da una tavola a 3 assi e possono essere estese con due assi aggiuntivi per ottenere una tavola digitalizzata a 5 assi, offrendo ampia libertà di movimento sul pezzo. Il design cartesiano consente di dimensionare lunghezza e altezza degli assi in base alle esigenze, comprese configurazioni di più metri. Il robot può essere inoltre montato su una piastra di base per stabilità e integrazione.

Specifiche tecniche

• Assi: X, Y, Z configurabili (le lunghezze possono raggiungere diversi metri); altezze trave personalizzabili
• Configurazioni standard: 3 assi o 4 assi; espandibile a 5 assi (2 assi aggiuntivi montati sull'asse Y)
• Area di lavoro (versioni standard): fino a 600 × 600 mm
• Superfici di lavoro robot da banco: da 300 mm a 500 mm
• Corsa asse Z: 100m (indicato)
• Carico massimo asse Z: 3 kg
• Funzioni pannello: purge; selezione di 100 programmi in facciata
• Programmazione: telecomando per programmazione semplificata
• Integrazione: compatibile con valvole di micro-dosaggio, serbatoi e pompe volumetriche
• Montaggio: possibile montaggio su piastra di base
