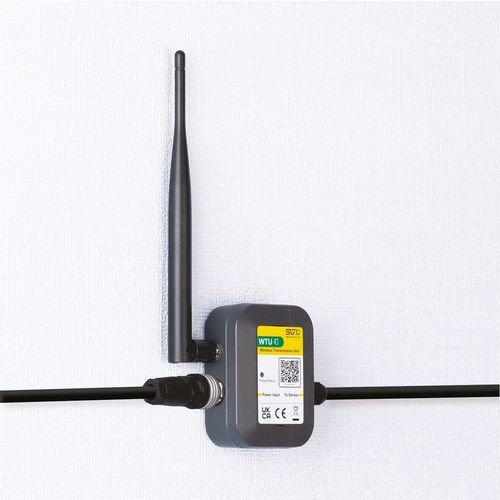

Trasmettitore per telemetria WTU

Panoramica
La WTU (Unità di Trasmissione Wireless) sostituisce le connessioni Modbus cablate con un collegamento radio sicuro, studiato per reti industriali e reti d'aria compressa dove il cablaggio è impraticabile o troppo costoso. Fornisce connettività plug-and-play tra master Modbus, slave, sensori, data logger e gateway, supportando collegamenti a lunga distanza e topologie multipunto con trasmissione crittografata.

Caratteristiche principali

• Comunicazione wireless a lunga distanza nelle bande ISM (frequenze in base alla regione)
• Versioni fissa (WTU-S) e portatile (WTU-P); versione portatile a batteria per configurazioni mobili
• Supporto protocollo Modbus RTU (RS485)
• Crittografia AES 128-bit per trasmissione sicura
• Trasmissione dati trasparente per preservare il framing Modbus
• Soluzione scalabile per monitoraggio multipunto (più sensori per uno slave WTU)
• Modalità ripetitore per estendere la portata
• Configurazione rapida con l'app mobile S4C-WTU (installazione guidata e test del segnale)
• Ruoli flessibili: Master, Slave o Repeater
• Fino a 16 dispositivi slave per master

Modelli disponibili

• WTU-S — versione fissa per installazioni stazionarie
• WTU-P — versione portatile con batteria integrata per uso mobile
• WTU-PM — versione master portatile per master tascabili

Applicazioni

• Reti d'aria compressa distribuite: collegare sensori in posizioni difficili da cablare
• Siti industriali: collegare comunicazioni Modbus tra edifici o reparti
• Configurazioni di misura mobili: trasmissione wireless da strumenti portatili
• Aggiornamenti di impianti esistenti per evitare percorsi cavi e fermi produzione
• Estensione della portata o mitigazione delle interferenze mediante modalità ripetitore

Specifiche tecniche

• DATI GENERALI:
  Frequenza wireless: 470-510 MHz (CN470); 863-870 MHz (EU868); 915-928 MHz (US915)
• DATI GENERALI:
  Materiale involucro: Scocca in plastica
• DATI GENERALI:
  Classe di protezione: IP65
• DATI GENERALI:
  Indicatore LED: 1 x LED
• DATI GENERALI:
  Temperatura di esercizio: 0 ~ 50 °C
• DATI GENERALI:
  Umidità: <90% HR, senza condensazione
• DATI GENERALI:
  Dimensioni: WTU-S & WTU-PM: 80 x 60 x 30.3 mm; WTU-P: 130 x 90 x 40 mm
• DATI GENERALI:
  Peso: WTU-S & WTU-PM: 120 g; WTU-P: 470 g
• DATI ELETTRICI:
  Alimentazione ingresso: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 18...28 VDC / 1 A
• DATI ELETTRICI:
  Uscita alimentazione: WTU-S & WTU-PM: 18...28 VDC / 0.5 A; WTU-P: 24 VDC / 0.5 A
• DATI ELETTRICI:
  Consumo: WTU-S & WTU-PM: <= 0.3 W; WTU-P: <= 0.5 W
• DATI ELETTRICI:
  Batteria (WTU-P): Li‑ion 3500 mAh, 11.1 V
• INTERFACCIA:
  Stati LED: Verde fisso = Alimentazione; Verde lampeggiante = Ricezione dati; Rosso fisso = Errore; Rosso lampeggiante = Trasmissione dati
• INTERFACCIA:
  Schermo di stato (WTU-P): Indicatore livello batteria
• INTERFACCIA:
  Connettore: RS485 (Modbus/RTU)
• INTERFACCIA:
  Metodo di trasmissione: Trasmissione dati trasparente
• INTERFACCIA:
  Tecnologia di crittografia: AES 128-bit
