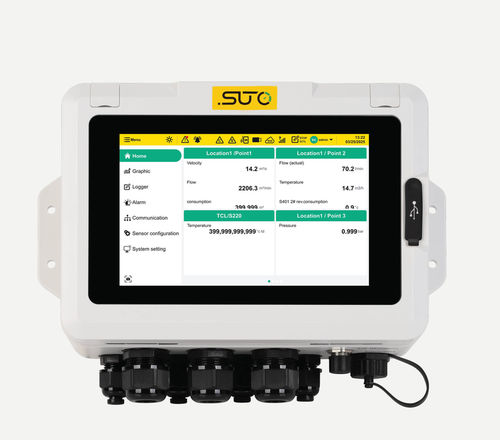

Registratore di dati USB S332

ethernetin lineaRS-485

Panoramica Il display e registratore di dati S332 centralizza l'acquisizione, la visualizzazione, l'archiviazione e l'analisi dei dati in un'unica piattaforma. Progettato per i sistemi di aria compressa e gas industriali, l'S332 offre una visibilità in tempo reale sull'intera rete, dalla generazione al punto di utilizzo. Collega fino a 150 canali e monitora l’intera rete di aria compressa da un unico touch screen a colori da 7 pollici. Un unico dispositivo, visibilità completa Collega fino a 150 canali e monitora l’intera rete di aria compressa da un unico touch screen a colori da 7 pollici. L’S332 supporta i sensori SUTO iTEC e di terze parti tramite Modbus/RTU, Modbus/TCP, ingressi analogici e digitali, consentendo l’integrazione dei punti di misura esistenti senza hardware aggiuntivo. Potente registrazione e analisi dei dati Il registratore di dati integrato da 10 GB registra fino a 4,5 miliardi di punti dati per l’analisi delle tendenze a lungo termine. I file registrati possono essere esportati per la creazione di report, la gestione energetica e la documentazione di conformità. I grafici dei canali personalizzabili e le tendenze in tempo reale consentono una rapida interpretazione e l’adozione di misure tempestive. Conformità integrata Le funzionalità di gestione degli utenti, audit trail e firma elettronica soddisfano i requisiti della norma FDA 21 CFR Parte 11. L’accesso basato sui ruoli, con account Amministratore, Operatore, Revisore e Responsabile, garantisce che il funzionamento del sistema sia sicuro e completamente tracciabile, rendendo l’S332 adatto al settore farmaceutico e ai settori regolamentati. Accesso da qualsiasi luogo Il server web integrato consente la visualizzazione e il controllo da remoto tramite una rete locale. Grazie a una connessione 4G/LTE opzionale e alla piattaforma web S4C, il dispositivo può essere monitorato, configurato, i dati possono essere esportati e caricati su un cloud SaaS da postazioni remote. Gestione affidabile degli allarmi Le soglie di allarme configurabili per singolo canale, con registrazione degli allarmi in tempo reale e storica, aiutano a individuare tempestivamente i problemi e a ridurre i rischi. I relè integrati (espandibili fino a dieci) attivano azioni immediate quando i limiti vengono superati. Robusto e facile da installare L’alloggiamento con grado di protezione IP65 protegge il dispositivo in ambienti industriali. L’S332 supporta sia il montaggio a parete che su pannello ed è disponibile nelle versioni CA e CC. Applicazioni

• Operatori di impianti ad aria compressa
• Progetti di gestione energetica
• Impianti di produzione e lavorazione
• Settore farmaceutico e settori regolamentati
• Monitoraggio delle utenze a livello di stabilimento
• Applicazioni di monitoraggio con sensori multipunto

Panoramica su S332 e S331 (confronto) Caratteristica | S332 | S331 Dimensioni dello schermo | 7 pollici | 5 pollici Tipo di schermo | Touchscreen capacitivo | Touchscreen resistivo Risoluzione | 1280 x 800 | 800 x 480 Memoria | 10 GB | 3 GB Ingresso Modbus | Fino a 150 canali | 58 canali Sensori analogici | Fino a 8 | Fino a 2 Sensori digitali | Fino a 8 | Fino a 2 Uscite relè | Fino a 10 | 2 Alimentazione per sensori | 50 W (CA), fino a 168 W (CC) | 10 W (Compact), 50 W (Flex) Configurazione | Display locale S332 e S4C Web | Display S4C FDA 21 CFR Parte 11 | Sì (audit trail, firma elettronica, multiutente) | No Accesso remoto tramite server web | Supportato (visualizzazione e funzionamento da remoto) | Non supportato Interfaccia di segnale e alimentazione (tabella tecnica principale) INTERFACCIA DI SEGNALE E ALIMENTAZIONE S332 Segnali di ingresso: Ingresso segnale Modbus | Master Modbus/RTU; Master Modbus/TCP (fino a 150 canali di misura) Ingresso analogico (opzionale) | 0 ... 20 mA / 4 ... 20 mA, 0 ... 10 V / 0,5 ... 4,5 V; fino a 2 moduli di ingresso analogico, ciascun modulo dispone di 4 canali di ingresso analogico Ingresso digitale (opzionale) | Fino a 2 moduli di ingresso digitale, ciascuno con 4 canali di ingresso digitale Segnali di uscita: Uscita di allarme | 2 relè integrati; fino a 2 moduli relè (opzionali), ciascuno con 4 relè Uscita segnale Modbus | 1 x Modbus/RTU (slave); 1 x Modbus/TCP Interfaccia dati / Connessione | Modbus/TCP master (Ethernet); Modbus/TCP slave (Ethernet); Modbus/RTU master (RS-485); Modbus/RTU slave (RS-485); porta USB-C Alimentazione: Versione CA | 85 ... 305 V CA, 60 W, 50/60 Hz Versione CC | 18 ... 30 V CC, max. 7 A Alimentazione sensori: Versione CA | 24 V, max. 50 W Versione CC | 24 V, max. 150 W Dati generali (tabella tecnica principale) DATI GENERALI Display | Display grafico integrato da 7" ad alta risoluzione, risoluzione: 1280 x 800 pixel, touch screen Registratore dati / Memoria | Interna, 10 GB, ~530 giorni tipici (esempio: 50 canali con campionamento a 1 s) Materiale / Alloggiamento | PC + ABS Classe di protezione | IP65 Omologazioni | CE, FCC Installazione | A pannello, montabile a parete Dimensioni | Vedi disegno quotato (documentazione del produttore) Diametro ingresso cavi | 3 connettori PG M20 (ciascuno per 2 cavi, Ø 5 ... 6 mm); 4 connettori PG M12 (ciascuno per 1 cavo, Ø 5 ... 6 mm) Peso | 1 ... 1,8 kg (a seconda delle opzioni installate e dell’alloggiamento) Condizioni operative: Temperatura di esercizio | 0 ... +45 °C Umidità di esercizio | <90%, senza condensa Temperatura di trasporto | da -20 a +60 °C Temperatura di stoccaggio | da -20 a +70 °C Download (documenti disponibili) La scheda informativa sul prodotto e il manuale sono disponibili in formato PDF nella sezione download del produttore (informazioni specifiche sul modello e manuale di installazione). Caratteristiche / specifiche tecniche

• Modello: S332
• Touchscreen a colori capacitivo da 7 pollici ad alta risoluzione (1280 x 800)
• Memoria interna: 10 GB (registra fino a circa 4,5 miliardi di punti dati)
• Collega fino a 150 canali di misura (Modbus/RTU, Modbus/TCP)
• Ingressi analogici: moduli opzionali, fino a 2 moduli × 4 canali ciascuno (0/4–20 mA, 0–10 V / 0,5–4,5 V)
• Ingressi digitali: moduli opzionali, fino a 2 moduli × 4 canali ciascuno
• Uscite di allarme: 2 relè integrati; espandibili fino a 10 relè tramite moduli
• Supporto Modbus/RTU e Modbus/TCP Master/Slave; porta USB-C
• Alimentazione sensori: versione CA 24 V max. 50 W; versione CC 24 V max. 150 W
• Alimentazione: CA 85–305 V CA (60 W) o CC 18–30 V CC (max 7 A)
• Alloggiamento IP65; montabile su pannello o a parete
• Materiale dell’alloggiamento: PC + ABS
• Omologazioni: CE, FCC
• Temperatura di funzionamento: da 0 a +45 °C; stoccaggio da -20 a +70 °C
• Supporto FDA 21 CFR Parte 11: gestione utenti, audit trail, firma elettronica
• Accesso remoto opzionale tramite server web integrato e 4G/LTE opzionale; compatibile con la piattaforma web S4C
• Peso tipico: da 1,0 a 1,8 kg a seconda delle opzioni
