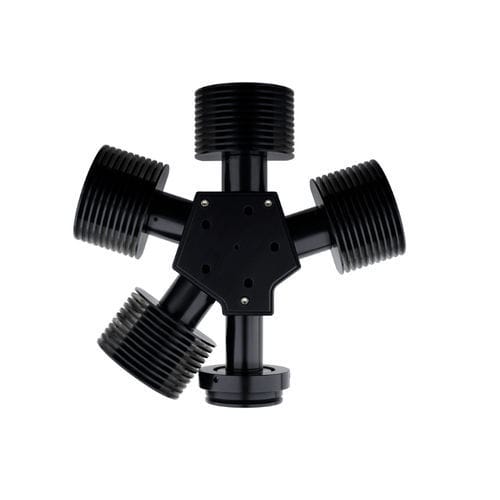

Combinatore di fasci ottici Lambda OBC

lineasemplice

Il Lambda OBC (optical beam combiner) è un nuovo concetto brevettato per combinare sorgenti luminose separate con spettri diversi in un unico fascio di uscita comune. Ogni sorgente luminosa separata viene collimata prima di entrare nel percorso ottico attraverso un filtro passa-banda. I filtri per ciascuna sorgente luminosa fungono anche da specchi che riflettono i fasci collimati delle precedenti sorgenti luminose. Nel diagramma seguente sono delineati i percorsi ottici per ciascuna posizione, comprese le riflessioni che si verificano: Tradizionalmente, la combinazione di più di due sorgenti luminose richiedeva l'uso di una scala dicroica. Gli specchi dicroici, che passano dalla trasmissione alla riflessione in un punto dello spettro, consentono di combinare sorgenti luminose separate, a condizione che tali sorgenti non abbiano lunghezze d'onda sovrapposte. Lo svantaggio di questo approccio è che le sorgenti luminose non possono essere cambiate facilmente. Le scale dicroiche richiedono anche un'attenzione particolare all'ordine in cui le sorgenti luminose vengono introdotte nel percorso ottico per evitare che la luce venga bloccata dal dicroico successivo. In genere, per selezionare la gamma di lunghezze d'onda desiderata per ciascuna sorgente luminosa, è necessario aggiungere filtri passabanda prima del dicroico. Ogni filtro e dicroico utilizzato nella scala diminuisce l'emissione luminosa totale del sistema.
