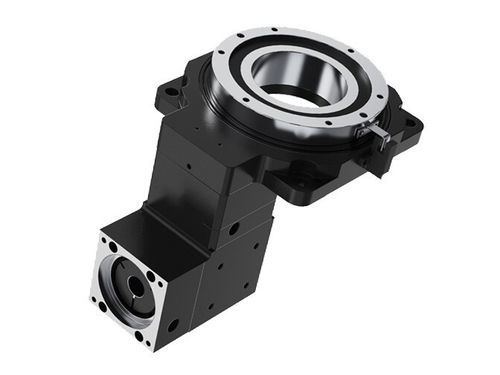

Tavola rotante azionata a motore 60Z

orizzontaleforataper macchina utensile

IntroduzioneLa tavola rotante cava ad angolo retto è una versione migliorata della tavola rotante cava standard, che incorpora un set di ingranaggi conici ad angolo retto integrato per reindirizzare l'orientamento dell'ingresso per ottimizzare lo spazio. La sua struttura cava permette alle tubazioni (ad esempio, tubi dell'aria, cavi elettrici) di passare attraverso il centro della tavola rotante, risolvendo i problemi di ingarbugliamento dei cavi comuni ai meccanismi rotanti tradizionali. Azionata da un servomotore, la piattaforma utilizza la riduzione a ingranaggi o la trasmissione a vite senza fine per ottenere un controllo angolare di alta precisione, garantendo al contempo un'eccezionale rigidità e precisione di posizionamento ripetuto.Design della struttura cava(a) Il canale cavo centrale facilita la trasmissione dei fluidi (aria/liquidi/elettrici), semplificando il layout dell'apparecchiatura.(b) L'interfaccia del motore montata lateralmente evita le interferenze tra le tubazioni e i componenti in movimento.Set di ingranaggi conici ad angolo retto integratoRiduce l'orientamento dell'ingresso per ottimizzare l'utilizzo dello spazio.Supporto ad alta rigiditàCuscinetti a rulli incrociati di precisione con rulli precaricati sfalsati di 90° sopportano carichi radiali, assiali e di ribaltamento, fornendo una rigidità 5-10 volte superiore rispetto ai cuscinetti convenzionali.Elevata precisione rotazionaleLa tavola rotante viene sottoposta a rettifica secondaria per garantire tolleranze geometriche rigorose (coassialità, parallelismo), ottenendo una precisione rotazionale superiore.Compatibilità flessibile(a) Compatibile con qualsiasi marca di servomotori/stepper; supporta flange personalizzate e interfacce albero-foro.(b) Il design modulare consente l'installazione orizzontale/verticale per una maggiore scalabilità.SpecificheAttuatori rotanti cavi ad angolo rettoModello60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeat Positioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-per l'ottimizzazione dello spazioStruttura centrale cava per il passaggio di cavi/tubazioniAzionamento servoassistito con trasmissione a ingranaggi o a vite senza fineElevata rigidità e precisione di posizionamento ripetutoCuscinetti di precisione a rulli incrociatiCompatibile con vari servomotori/stepperDesign modulare per un'installazione flessibileMultipli modelli e rapporti di riduzione disponibiliCoppia di uscita nominale fino a 55N-mPrecisione di posizionamento ripetuto: ±15 arcsecProtezione: IP40Temperatura di esercizio: da -10°C a 90°CDurata di esercizio: 20.000 ore
