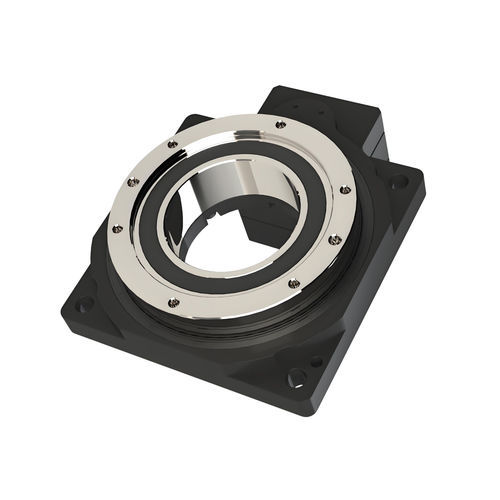

Servo-riduttore planetario 60K-0510

ad assi ortogonaliad albero cavo5 - 10 Nm

La piattaforma rotante cava standard è un dispositivo integrato che combina funzioni di trasmissione e posizionamento di precisione. Il suo design centrale è caratterizzato da una struttura cava, che consente alle tubazioni (come tubi e fili) di passare attraverso il centro della tavola rotante. Può essere collegato direttamente a un servomotore. Azionata da un servomotore e utilizzando la riduzione a ingranaggi, questa piattaforma raggiunge un controllo angolare di alta precisione e vanta caratteristiche quali l'elevata rigidità e l'alta precisione di posizionamento ripetitivo. Può sostituire i motori DD e i divisori a camme.Struttura cavaIl canale cavo centrale consente la trasmissione dei mezzi (aria/liquido/elettrico), semplificando il layout dell'apparecchiatura.L'interfaccia del motore montata lateralmente evita le interferenze tra le tubazioni e i componenti in movimento.Supporto ad alta rigiditàI cuscinetti di precisione a rulli incrociati con rulli precaricati sfalsati di 90° sopportano carichi radiali, assiali e di ribaltamento, offrendo una rigidità 5-10 volte superiore rispetto ai cuscinetti convenzionali.Precisione rotazionale elevatissimaLa tavola rotante viene sottoposta a rettifica secondaria per garantire tolleranze geometriche rigorose (coassialità, parallelismo), ottenendo una precisione rotazionale di livello micrometrico.Precisione di posizionamento ripetuta ≤5 arcosecondi per modelli selezionati, per soddisfare i requisiti di allineamento di precisione.Compatibilità flessibileCompatibile con qualsiasi marca di servomotori/stepper; flange e interfacce foro-albero personalizzabili.Il design modulare supporta l'installazione orizzontale/verticale per una maggiore scalabilità.Trasmissione ad alta affidabilitàRiduttore a ingranaggi elicoidali a singolo stadio (classe di precisione ≤5) con gioco regolabile per ridurre al minimo l'errore di trasmissione.Il sistema di ingranaggi conici di precisione consente una regolazione angolare infinita.Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-10Piattaforma d'uscitaCuscinetto a rulli incrociatiCuscinetto a rulli incrociatiCuscinetto a rulli incrociatiRotazione Rangedeg0-360°（Continuous）0-360°（Continuous）0-360°（Continuous）0-360°（Continuo）Motore compatibile（dimensione）mm50-100Wφ8-φ30-φ45-M3 Servomotore50-100Wφ8-φ30-φ45-M3 Servomotore100-200Wφ8-φ30-φ45-M3 Servomotore100-200Wφ8-φ30-φ45-M3 ServomotoreRapporto di riduzione51051018510610181018101818Vuoto Boremm28φ3335φ62φ3372φ100φ150Rated TorqueN-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxial LoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp. Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags: riduttore epicicloidale industriale, riduttore epicicloidale, riduttori epicicloidali, tavola rotante cava, piattaforma rotante cava, tavola rotante planetaria, attuatore rotante ad albero cavo, attuatore ad albero cavoSpecifiche tecniche / Caratteristiche:Trasmissione e posizionamento di precisione integratiStruttura cava per il passaggio di cavi/tubazioniCollegamento diretto del servomotoreElevata rigidità e precisione di posizionamento ripetitivaSupporto a rulli incrociatiElevata precisione di rotazione (≤30 arcsec)Ripetibilità: ±15 arcsecRapporti di riduzione: 5, 6, 10, 18Coppia nominale: 5N-m a 112N-m (a seconda del modello)Velocità massima: 200 giri/minCarico assiale: fino a 4000NCarico radiale: fino a 2500NParallelismo: 0,02mmFuoriuscita della faccia: 0.01mmDurata di servizio: 20000hIl grado di protezione IP: IP40Livello di rumore: ≤65dBOtemperatura di funzionamento: -10°C~90°C
