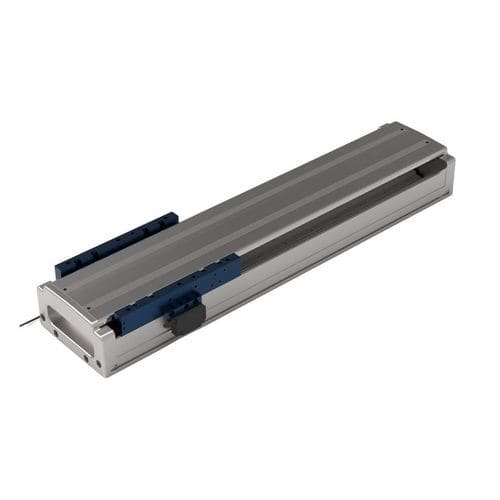

Motore lineare DC TLSA-120-C1

ACbrushlessa presa diretta

Introduzione
Il TLSA-120-C1 monoasse (slitta a motore lineare, attuatore lineare, stadio di posizionamento di precisione) converte l'energia elettrica direttamente in moto meccanico lineare. Eliminando gli elementi di trasmissione intermedi fornisce struttura semplificata, corsa estesa, elevata accelerazione, risposta rapida e alta precisione di posizionamento.

• Applicazioni tipiche: produzione di semiconduttori; produzione di batterie per nuove energie; assemblaggio elettronica 3C; lavorazioni di precisione; apparecchiature di ispezione; taglio e saldatura laser; sistemi di dispensazione e rivestimento; macchine utensili CNC; macchine per incisione.

Modelli e Parametri
T (mm): 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm): 18, 38, 58 (a seconda del modello)
L (mm): 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Configurazione & Prestazioni

• Motore: TCQ-030-C1C2-UN-5.0 (lunghezza cavo standard 5 m)
• Correnti di pilotaggio: continuo 2,2 A; picco 8,4 A
• Feedback: scala magnetica — risoluzione 1 μm (cavo 5 m); scala ottica — risoluzione 0,5 μm (cavo 5 m)
• Sistema di guida: 15 guide doppie
• Spinta: continua 120 N; picco 480 N
• Rettitudine: ±10 μm / 300 mm
• Ripetibilità: magnetica ±5 μm / 500 mm; ottica ±2 μm / 500 mm
• Peso: 4,8 kg per corsa 80 mm; +0,75 kg ogni 40 mm aggiuntivi
• Modalità di installazione: orizzontale o montaggio laterale
• Dimensioni e lunghezze speciali personalizzabili su richiesta

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

Caratteristiche / Specifiche tecniche

• Denominazione modello: TLSA-120-C1
• Intervalli di corsa disponibili (T): 80–1480 mm (serie elencata)
• Dimensioni A disponibili: 18 / 38 / 58 mm (a seconda del modello)
• Lunghezze L del carrello: serie da 304 mm a 1704 mm (dipende dal modello)
• Motore raccomandato: TCQ-030-C1C2-UN-5.0 (cavo 5 m)
• Specifiche driver: corrente continua 2,2 A; corrente di picco 8,4 A
• Opzioni di feedback: magnetica 1 μm; ottica 0,5 μm (cavi 5 m)
• Guida: 15 guide doppie
• Spinta: continua 120 N; picco 480 N
• Precisione / ripetibilità: magnetica ±5 μm / 500 mm; ottica ±2 μm / 500 mm
• Tolleranza di rettitudine: ±10 μm / 300 mm
• Riferimento peso: 4,8 kg (80 mm corsa); +0,75 kg ogni 40 mm aggiuntivi
• Montaggio: orizzontale o laterale
• Personalizzazione: dimensioni e lunghezze speciali disponibili su richiesta
