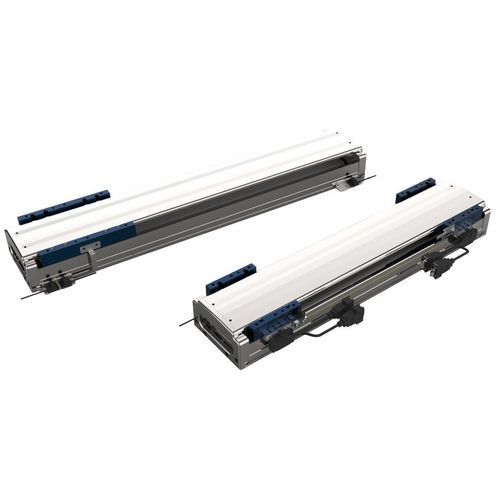

Motore lineare DC TLSA-140-C1

brushlessa presa direttapiatto

Introduzione
La serie TLSA-140-C1 è un modulo motore lineare ad alta precisione e alta rigidità progettato per automazione di precisione, apparecchiature per semiconduttori, movimentazione industriale e piattaforme di movimento lineare. Il modulo supporta lunghezze personalizzabili ed è un elemento di trasmissione principale per consentire produzione automatizzata, migliorare produttività e ripetibilità e ridurre errori di processo e costi.

Modelli e parametri del motore lineare
T (mm): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Lunghezza (mm): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm) (esteso): 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm) (esteso): 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Lunghezza (mm) (esteso): 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Configurazione & Parametri di prestazione
Motore: TCL-030-C1-5.0 — Lunghezza cavo alimentazione: 5 m
Driver: 3 A nominale — Corrente di picco: 12 A
Feedback: scala magnetica (risoluzione 1 μm); scala ottica (risoluzione 0,5 μm)
Guida: guide doppie Tipo 15
Prestazioni: spinta continua 86 N; spinta di picco 270 N
Lunghezza: moduli in lunghezze speciali personalizzabili su richiesta del cliente
Precisione: ripetibilità scala magnetica ±5 μm/500 mm; ripetibilità scala ottica ±2 μm/500 mm
Linearità: ±5 μm/300 mm
Riferimento peso: corsa 80 mm = 5,8 kg; ogni 48 mm aggiuntivi +0,75 kg
Installazione: orizzontale o montaggio laterale

Caratteristiche / specifiche tecniche

• Serie: TLSA-140-C1
• Esempio motore: TCL-030-C1-5.0 (cavo alimentazione 5 m)
• Valutazione driver: 3 A nominale; 12 A picco
• Opzioni feedback: scala magnetica 1 μm; scala ottica 0,5 μm
• Tipo guida: guide doppie Tipo 15
• Spinta continua: 86 N
• Spinta di picco: 270 N
• Ripetibilità: magnetica ±5 μm/500 mm; ottica ±2 μm/500 mm
• Linearità: ±5 μm/300 mm
• Peso: 5,8 kg per corsa 80 mm; +0,75 kg ogni 48 mm aggiuntivi
• Installazione: orizzontale o montaggio laterale
• Lunghezze: personalizzabili / su richiesta
