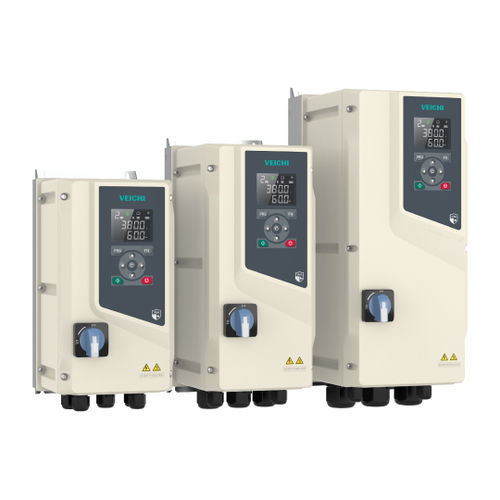

Azionamento AC sincrono AC600F series

asincronocon PWMtrifase

Panoramica
L'AC600F di Veichi Electric è un inverter AC universale a controllo vettoriale progettato per operare in ambienti difficili (polvere, alta umidità, pioggia intensa). Gamma di potenza: 0,75–22 kW. Compatto, alta densità di potenza e pronto all'uso dopo il cablaggio.

Caratteristiche principali

• Protezione industriale IP66 e involucro in PC resistente ai raggi UV per esposizione esterna e atmosfere corrosive.
• Rapida dissipazione del calore e funzionamento silenzioso tramite ventola intelligente integrata e condotto d'aria indipendente.
• Doppio livello di sicurezza: dispositivo di scollegamento meccanico opzionale e STO (Safe Torque Off) conforme a SIL3.
• Forte soppressione EMI: filtro C3 di serie, C2 opzionale per ambienti elettromagnetici severi.
• Omologazioni globali (CE, UL, CB) e progettazione di ingresso a larga tensione che consente ±15% di fluttuazione.
• Ampia compatibilità motore: supporta motori sincroni, asincroni, a riluttanza e altri tipi.
• Programmazione modulare e tastiera esterna bilingue (cinese/inglese) per controllo flessibile.

Vantaggi

• Elevata coppia di avviamento e controllo fluido a bassa velocità: modalità vettoriale a anello chiuso eroga fino al 200% della coppia nominale a 0 Hz; linearità della coppia <3%.
• Frenatura per sovraeccitazione per decelerazioni rapide senza resistenze aggiuntive e per limitare l'aumento di tensione sul bus DC.
• Controllo a risparmio energetico con regolazione automatica della corrente di eccitazione in funzione del carico per massimizzare l'efficienza del motore.
• Controllo stabile di indebolimento del flusso ad alta velocità con uscita precisa a forti rapporti di indebolimento.

Struttura hardware

• Ventola di raffreddamento IP66 a bassissimo rumore per funzionamento silenzioso.
• Involucro in fibra di vetro + policarbonato ad alta resistenza per robustezza, leggerezza e resistenza alla corrosione.
• Raffreddamento a circolazione interna con controllo intelligente della temperatura e design modulare per efficiente scambio termico.
• Filtraggio del rumore con choke di modo comune + condensatore a film usando cancellazione di fase e differenziazione di modo comune per soppressione EMI preservando i segnali utili.
• Protezioni complete dall'ingresso all'uscita; soluzioni di raffreddamento di grado automotive per migliorare la dissipazione.

Configurazione software

• Controllo multi-motore: supporta motori asincroni trifase, motori a frequenza variabile, servomotori AC, motori sincroni PM, motori a riluttanza sincrona e motori sincroni ad alta velocità.
• Funzione black box: registrazione automatica dei guasti e tracciamento dati per diagnostica e analisi.
• Strumenti PC: configurazione parametri, visualizzazione oscilloscopio, gestione multi-dispositivo e tuning della coppia per messa in servizio e monitoraggio.
• Connettività robusta e logica: operazioni aritmetiche/logiche multi-dispositivo, impostazioni canali secondari, fino a 10 blocchi funzione con 3 ingressi ciascuno.
• Switch parametri multi-motore: memorizza 4 set di parametri motore per cambio rapido senza modifiche hardware.
• Macro applicative integrate: controllo tensione, bilanciamento potenza, posizionamento dual-PG, PID doppio indipendente, modalità antincendio, ecc.
• Aggiornamento auto-tuning motore: correzione parametri online per adattamento preciso a diverse specifiche motore.

Configurazione di espansione

• Elevata espandibilità con multiple interfacce di espansione; supporta fino a tre schede di espansione simultaneamente.
• Supporto bus di campo e protocolli principali disponibili (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Applicazioni

• Industria alimentare: soffianti, centrifughe, separatori, miscelatori, macinatori — controllo di processo preciso, risparmio energetico, STO (SIL3) e tastiera bilingue per operazioni semplificate.
• Militare / Navale / Sommergibili: nastri trasportatori e sistemi critici — progettato per nebbia salina, condensa, vibrazioni e immersione temporanea; opzione filtro C2 e alimentazione esterna +24 V per comunicazioni in assenza di alimentazione principale.
• Pompe paesaggistiche urbane / Ventilatori esterni / Ferroviario: compressori, pompe, HVAC esterno — efficienza energetica, rampe ACC/DEC regolabili e funzionamento affidabile a lungo termine.
• Metallurgia, estrazione, industria pesante: ventilatori e pompe — costruzione ermetica e resistente alla corrosione per prevenire guasti da contaminazione; IP66 fino a 22 kW (IP55 fino a 90 kW disponibile).

Specifiche tecniche

• Tipi di motore: motore asincrono 3 fasi, motore sincrono a magneti permanenti, motore a riluttanza sincrona.
• Modalità di controllo: V/F, SVC, FVC e controllo VF split.
• Modulazione: PWM.
• Gamma di controllo della velocità: SVC: carico nominale 1:200
  FVC: carico nominale 1:1000.
• Stabilità della velocità: SVC: ±0,5% (3PH AM), ±0,1% (PMSM)
  FVC: ±0,02%.
• Coppia di avviamento: SVC: 150% coppia nominale a 0,25 Hz
  FVC: 200% coppia nominale a 0 Hz.
• Tempo di risposta coppia: SVC: <10 ms; FVC: <5 ms.
• Precisione coppia: SVC: ±5%; FVC: ±2,5%.
• Precisione frequenza: DI: freq. max × (±0,01%); AI: freq. max × (±0,2%).
• Risoluzione frequenza: DI: 0,01 Hz; AI: freq. max × ±0,05%.
• Armoniche tensione di ingresso: <5%.
