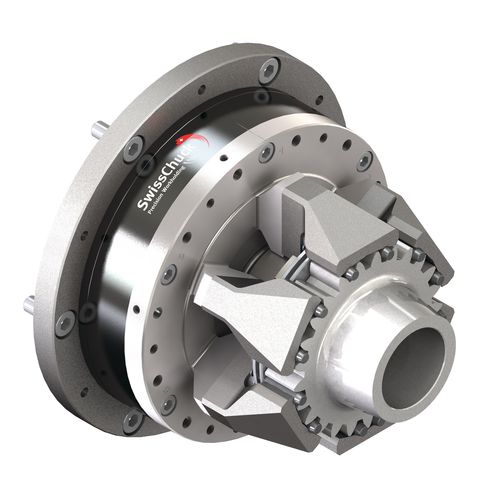

Mandrino di serraggio di pezzo di rettifica VMCHP

di grande precisionecilindricorotativo

I mandrini a membrana pneumatici della serie 6VMCHP bloccano i pezzi con la massima precisione. Questo mandrino raggiunge ripetutamente una concentricità di ≤ 0,002 mm. Grazie alla distribuzione della forza su sei ganasce e all'elasticità del diaframma, questo mandrino è particolarmente adatto al bloccaggio di pezzi a bassa deformazione. Il mandrino a diaframma viene azionato tramite un'unità di alimentazione rotante, che viene avvitata, attraverso il mandrino della macchina, direttamente nel corpo del mandrino. Al centro del mandrino è presente un foro passante, che può essere utilizzato per l'alimentazione diretta del fluido di rettifica, per il funzionamento dello spurgo dell'aria o per il riconoscimento della presenza del pezzo. Funzioni e campi di applicazione - Per l'azionamento esterno del front-end - Azionamento pneumatico del front-end - Sigillato contro la contaminazione - Mandrino ideale per tutte le rettificatrici cilindriche Vantaggi - Massima precisione ≤ 0,002 mm - La corsa di apertura sufficiente consente il caricamento automatico - Adatto a tempi di ciclo rapidi - I finecorsa assiali sono montati direttamente sul corpo del mandrino, garantendo un'elevata stabilità - Alimentazione del fluido di rettifica attraverso il centro - Interfaccia di precisione per le ganasce superiori; nessuna riaffilatura della posizione di serraggio - Effetto di ritrazione del finecorsa assiale durante il bloccaggio La sostituzione delle ganasce con tolleranze micrometriche è facile! Tutti i mandrini a diaframma sono dotati di fori di localizzazione rettificati per il posizionamento preciso delle sfere. Questa caratteristica costruttiva consente di cambiare rapidamente le ganasce di serraggio, indipendentemente dal mandrino, senza doverle riaffilare. In questo modo si risparmia tempo prezioso e si aumenta la produttività. In condizioni ottimali, le ganasce possono essere cambiate con una precisione di ≤ 0,002 mm.
