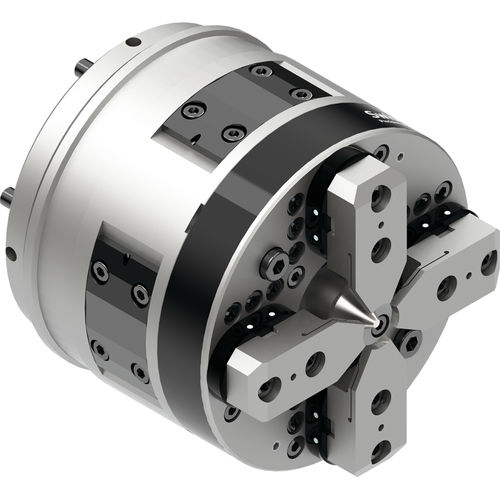

Mandrino di serraggio di pezzo idraulico OVEKAV

di rettifica3 ganasce4 ganasce

I sistemi di serraggio per le rettificatrici sono progettati per i pezzi di tipo albero tra i centri. Questi mandrini principali sono costituiti da un'unità di base in due parti con un punto centrale e un mandrino a ganasce di compensazione spostabile. I pezzi sono tenuti tra i centri e bloccati, con compensazione, dal mandrino a ganasce esteso. In questa posizione, i pezzi vengono poi rettificati. Quando è aperto, il mandrino può essere spostato indietro rispetto al mandrino fino a 50 mm. Questo movimento rilascia il punto di serraggio precedente, che può anche essere rettificato. In questo caso, l'azionamento del pezzo è realizzato mediante l'innesto per attrito tra il punto centrale e il pezzo o mediante un driver in grado di agganciare il pezzo. Con questi sistemi di serraggio, i pezzi possono essere completamente rettificati in un'unica operazione di serraggio. Funzioni e campi di applicazione - Mandrino di compensazione ad azionamento idraulico per il bloccaggio tra centri - Mandrino spostabile - Versioni a 2, 3, 4 e 6 griffe in varie dimensioni - Principalmente progettato per macchine rettificatrici - Versioni speciali per operazioni combinate di rettifica e tornitura dura Vantaggi - Compensazione idraulica - Lubrificazione a circolazione d'olio brevettata - Esente da manutenzione - Lo spostamento assiale consente di rettificare la posizione iniziale di serraggio - Lunghezza dello spostamento fino a 100 mm Con lubrificazione a circolazione d'olio brevettata! La serie di mandrini ad azionamento idraulico OVEKAV è dotata di lubrificazione a circolazione brevettata EP1 190 815. Tutti i componenti interni del mandrino vengono lubrificati attivamente durante ogni processo di serraggio. Con mandrini praticamente esenti da manutenzione, ciò si traduce in costi minimi del ciclo di vita.
