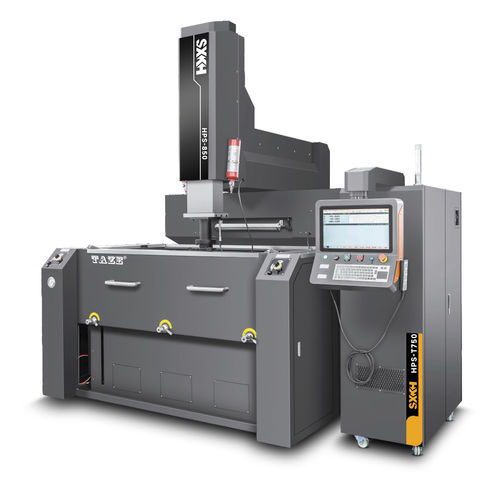

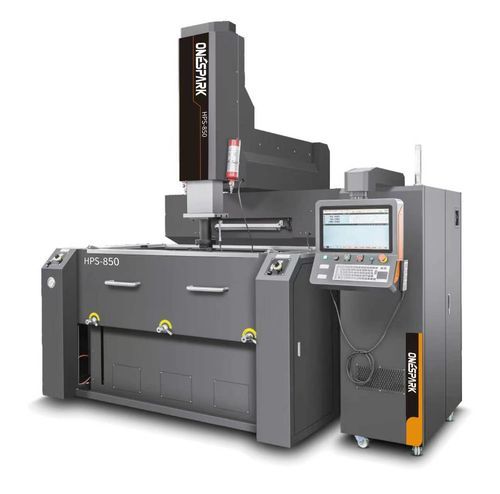

EDM per stampaggio a freddo HPS-850

di alta precisionead alta velocitàflessibile

MODELLO: HPS-850
Corsa di lavoro assi X/Y/Z: 800/500/400mm
Dimensioni vasca di lavoro (L×P×H): 1800×1100×570mm
Dimensioni tavola (L×P): 1150×600mm
Distanza dalla punta dell'elettrodo al tavola: 500-900mm
Capacità di carico massima dell'elettrodo: 180KG
Capacità di carico massima del tavola: 3000KG
Peso della macchina (vasca inclusa): 4800KG
Dimensioni (L×P×H): 2280×2600×2690mm
Perdita minima dell'elettrodo: 0,1%
Corrente di lavorazione massima: 75A (100A opzionale)
Precisione di posizionamento: 5 μm
Precisione di posizionamento ripetibile: 2 μm

Caratteristiche della macchina:
◆ La base adotta un design a struttura scatolata, con una larghezza delle guide ultra ampia, che consente agli assi X e Y di funzionare in modo continuo e formare un parallelismo stabile con il piano del tavola, realizzando una lavorazione di precisione sia per stampi grandi che piccoli.
◆ Il design quadrato (BOX) della testa della macchina può resistere a forze esterne da qualsiasi direzione e mantenere una lavorazione di precisione del posizionamento originale, garantendo che la precisione di lavorazione degli elettrodi pesanti non venga compromessa.
◆ I tre assi utilizzano servomotori assoluti Panasonic giapponesi, completamente digitali e dotati di encoder. Possono restituire in qualsiasi momento il funzionamento dell'elettrodo all'azionamento, consentendo all'azionamento di controllare il motore in modo più preciso. Con risposta rapida, bassa inerzia rotazionale, funzionamento stabile, basso rumore, nessuna interferenza radio, nessuna vibrazione e facile manutenzione, le prestazioni della macchina sono efficacemente migliorate, con elevata sensibilità e controllabilità.
◆ Gli assi X, Y e Z utilizzano tutti viti a ricircolo di sfere di qualità rettificata di Taiwan.
◆ Gli assi X e Y sono progettati con guide rinforzate completamente chiuse, e la distanza tra le guide dell'asse X è maggiore della corsa dell'asse Y, garantendo il parallelismo tra l'intera corsa degli assi X/Y e il tavola.
◆ Attraverso una gestione durevole e stabile della temperatura del liquido e la configurazione del sistema di raffreddamento di lavorazione, la lavorazione della macchina non viene influenzata da condizioni esterne o cambiamenti dello stato di lavorazione, massimizzando l'adattabilità generale della macchina a varie condizioni di lavorazione e precisione.
◆ Dotata di strutture periferiche complete, come dispositivi di estinzione automatici e sensori di livello del fluido di lavorazione, per fornire un ambiente di lavoro sicuro.
◆ Il corpo è realizzato in ghisa FC30, che ha subito un trattamento di ricottura ad alta temperatura e invecchiamento naturale.
