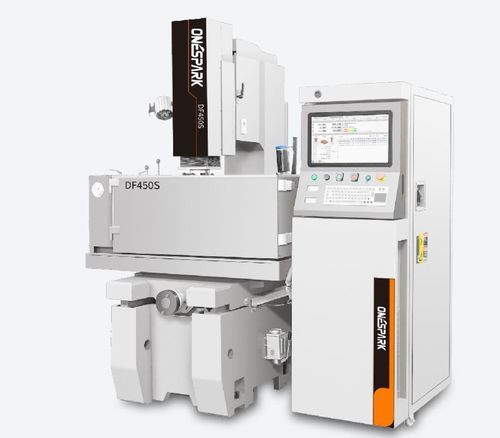

EDM per stampaggio a freddo DF450S

ad alta velocitàdi precisioneflessibile

Panoramica

• Mantiene una struttura macchina tradizionale; il tavolo è azionato manualmente per agevolare il fissaggio e il carico dei pezzi.
• L'asse Z è azionato da una slitta lineare di precisione e da un servomotore a vite a ricircolo di sfere per un posizionamento verticale ripetibile.
• La corsa della testa a due stadi consente di lavorare pezzi di maggior altezza e di regolare la posizione dell'elettrodo.
• Opzione testa orbitale per migliorare la finitura; circuito a specchio ad alto brillìo con valori Ra ridotti.

Parametri
ITEM | Unità | DF450S | DF540S | DF650S
Corsa di lavoro X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Dimensioni serbatoio olio di lavoro (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Dimensioni tavolo (L×W) | mm | 700*400 | 800*450 | 900*500
Circuito specchio ad alto brillìo (migliore finitura) | Ra | 0.28 | 0.28 | 0.28
Migliore finitura con testa orbitale | Ra | 0.15 | 0.15 | 0.15
Velocità max. di lavorazione | mm²/min | 450 | 450 | 450
Perdita min. elettrodo | % | 0.1 | 0.1 | 0.1
Distanza punta elettrodo - tavolo | mm | 200-500 | 200-600 | 300-700
Capacità max. carico elettrodo | Kg | 100 | 50 | 50
Capacità max. carico tavolo | Kg | 900 | 000 | 000
Peso macchina (incluso serbatoio) | Kg | 1460 | 650 | 2000
Dimensioni macchina (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


Caratteristiche / specifiche tecniche

• Modello: DF450S (DF540S, DF650S disponibili)
• Corsa X/Y/Z: 450×350×200 mm
• Dimensioni serbatoio olio: 1060×650×440 mm
• Dimensioni tavolo: 700×400 mm
• Finitura circuito specchio: Ra 0.28; con testa orbitale: Ra 0.15
• Velocità max. di lavorazione: 450 mm²/min
• Perdita min. elettrodo: 0.1 %
• Distanza punta elettrodo - tavolo: 200–500 mm
• Capacità elettrodo: 100 kg
• Capacità tavolo: 900 kg
• Peso macchina (incl. serbatoio): 1460 kg
• Dimensioni (L×W×H): 2900×1350×2150 mm
