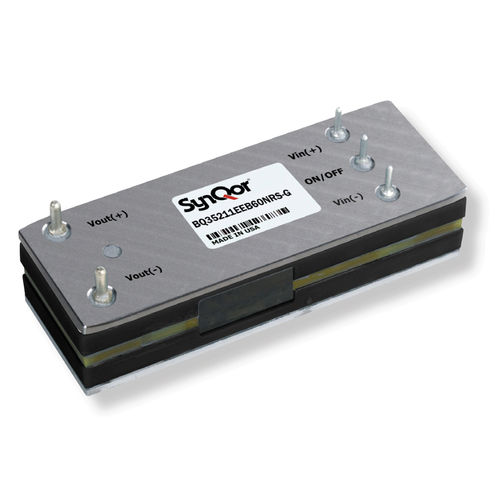

Il convertitore bus BQ35211EEC60 è un convertitore DC-DC di nuova generazione, montabile su scheda, isolato e a frequenza di commutazione fissa che utilizza il raddrizzamento sincrono per ottenere un'efficienza di conversione estremamente elevata. La serie Bus Qor fornisce una tensione step-down isolata da 352 V a 11 V di bus intermedio senza regolazione in un modulo a ottavo di mattone esteso. Il convertitore BQ35211EEC60 è ideale per creare la tensione midbus necessaria per pilotare i convertitori DC-DC standard non isolati.
CARATTERISTICHE OPERATIVE
- Alta efficienza, 95% alla massima corrente di carico nominale
- Fornisce 60A di piena potenza senza declassamento fino a 100°C di caso
- Intervallo di tensione di ingresso operativo: 330-365V
- La commutazione a frequenza fissa garantisce un EMI prevedibile
- Nessun requisito di carico minimo
CARATTERISTICHE MECCANICHE
- Pacchetto esteso a ottavo mattone
- Configurazione di pin-out a ottavo mattone standard del settore
- Dimensioni: .92 "x2.62" (23.4x66.5 mm), altezza: 0.52" (12.7 mm)
- Peso totale dell'involucro: 2,2 once (63 g)
CARATTERISTICHE DI CONTROLLO
- Pacchetto esteso a ottavo mattone
- Configurazione di pin-out dell'ottavo mattone standard del settore
- Dimensioni: .92 "x2.62" (23.4x66.5 mm), altezza: 0.52" (12.7 mm)
- Peso totale dell'involucro: 2,2 once (63 g)
CARATTERISTICHE DI SICUREZZA
In attesa di
- UL 60950-1:R2011-12
- EN60950-1/A12:2011
- CAN/CSA-C22.2 n. 60950-1/A1:2011
CARATTERISTICHE DI PROTEZIONE
- Protezione di blocco per sottotensione e sovratensione in ingresso contro le tensioni anomale in ingresso
- Limitazione della corrente di uscita e protezione da cortocircuito (recupero automatico)
- Spegnimento termico (recupero automatico)
---
