Convertitore DC/DC per circuiti stampati PQ65180QGx06

isolato

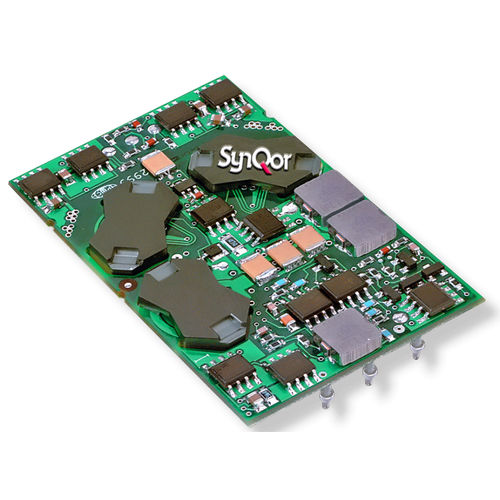

Il convertitore PowerQor Giga quarterbrick PQ65180QGA06 è un convertitore DC-DC di nuova generazione, montabile su scheda, isolato e a frequenza di commutazione fissa, che utilizza il raddrizzamento sincrono per ottenere un'efficienza di conversione estremamente elevata. La potenza dissipata dal convertitore è così bassa che non è necessario un dissipatore di calore, con conseguente risparmio di costi, peso, altezza e impegno applicativo. Tutti i componenti di potenza e di controllo sono montati sul substrato del PCB multistrato con una tecnologia di montaggio superficiale ad alto rendimento. Poiché il convertitore PowerQor non ha interfacce termiche esplicite, è estremamente affidabile. È conforme alla direttiva RoHS (vedere l'ultima pagina)" CARATTERISTICHE OPERATIVE - Alta efficienza, 91% a piena corrente di carico nominale - Fornisce 100 W con un declassamento minimo - non è necessario un dissipatore di calore - Ampio intervallo di tensione di ingresso: 40V - 75V con capacità di transitorio della tensione di ingresso di 100V, 100ms - La commutazione a frequenza fissa garantisce un EMI prevedibile - Non sono richiesti requisiti di carico minimo o resistenze di precarico CARATTERISTICHE MECCANICHE - Configurazione dei pin standard del settore - Dimensioni standard: 2,30 "x1,45 "x0,397" (58,4x36,8x10,08 mm) - Peso: 1,2 once (34 grammi) - I pin flangiati sono progettati per consentire la saldatura a montaggio superficiale, evitando la saldatura a onda con la tecnica FPiP sulle unità a telaio aperto CARATTERISTICHE DI CONTROLLO - Controllo On/Off riferito al lato di ingresso - Sono disponibili opzioni di logica positiva e negativa - Il rilevamento remoto su Vout compensa le cadute di distribuzione dell'uscita CARATTERISTICHE DI SICUREZZA - UL 60950-1:R2011-12 - EN60950-1/A12:2011 - CAN/CSA-C22.2 n. 60950-1/A1:2011 CARATTERISTICHE DI PROTEZIONE - Il blocco della sottotensione d'ingresso disattiva il convertitore in condizioni di bassa Vin
