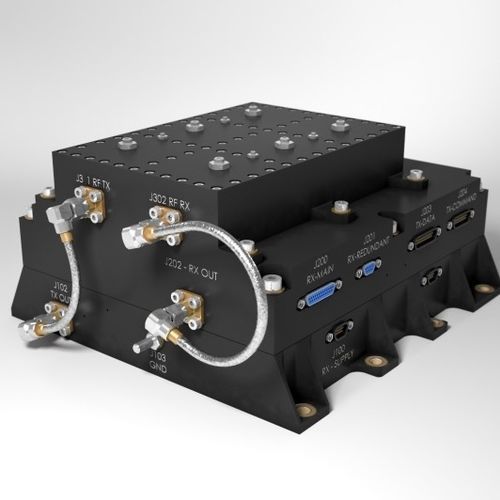

Ricetrasmettitore RF EWC29

FMsatellitedi telemetria

EWC29 CLASSE 3 (e CLASSE 2) è un transponder in banda S affidabile, ad alte prestazioni e basso consumo energetico, sviluppato dal CNES (Agenzia Spaziale Francese) e da Syrlinks per piattaforme di medie dimensioni. La prima generazione di ricetrasmettitori SYRLINKS in banda S è denominata EWC15 ed è stata progettata in collaborazione con il CNES nel 1997, sulla base di un concetto innovativo e affidabile che prevede l'utilizzo di COTS qualificati e test di stress su unità Qualification Model. L'EWC15 è già stato lanciato in numerose e famose missioni, come ROSETTA, DEEP-IMPACT, DEMETER, PARASOL, ecc. Ad oggi, più di 20 missioni e unità LEO FM. Dal 2014, Syrlinks offre una seconda generazione di ricetrasmettitori e transponder in banda S, denominati EWC29, basati su componenti qualificati per il settore spaziale e pienamente conformi allo standard ECSS-Q-ST-60C CLASSE 3. Le funzioni Doppler (modalità coerente) e Ranging sono disponibili come opzioni. Per la sezione di trasmissione, l'EWC29 opera nella gamma 2200-2290MHz. La potenza di uscita RF può essere regolata da +27 a +37 dBm con velocità di trasmissione dati da 10kbps a 5 Mbps (opzioni). Per quanto riguarda la sezione di ricezione, l'EWC29 opera nella gamma di frequenze 2025-2110MHz con una velocità di trasmissione dati selezionabile tra 8 e 256kbps. Il design del prodotto comprende parti interne indipendenti: - Trasmettitore (TeleMetry - TM), - Ricevitore (TeleCommand - TC) e duplexer. Entrambe le funzioni sono indipendenti e comprendono un convertitore DC-DC isolato con un range di ingresso di 22/37V. A bordo sono implementati anche alcuni "fusibili elettronici" per spegnere alcune linee di alimentazione in caso di latch-up - o di consumo eccessivo di corrente - dovuto alle radiazioni spaziali.
