Cilindro pneumatico CG series
a tiranticon gambo filettatoa pistoni multipli

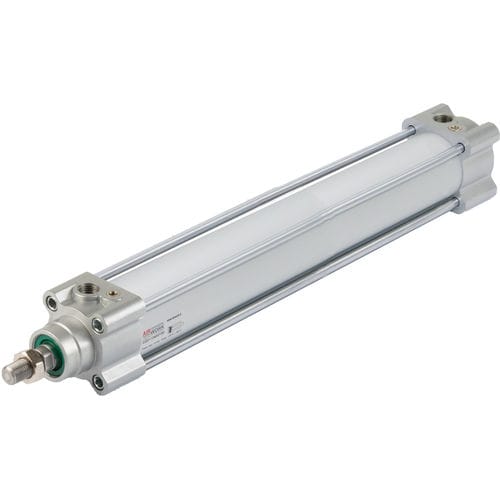

Cilindro pneumatico - CG series - A&T Fluid solutions - a tiranti / con gambo filettato / a pistoni multipli
Cilindro pneumatico - CG series - A&T Fluid solutions - a tiranti / con gambo filettato / a pistoni multipli
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di A&T Fluid solutions

Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone, a pistone magnetico, a tiranti, con gambo filettato, a pistoni multipli
Configurazione
a doppio effetto, a effetto semplice
Materiale
in acciaio, in acciaio inossidabile, in alluminio, in lega leggera
Normativa
ISO, ISO 15552, ISO 6431
Indice di protezione
a prova di polvere, rinforzato
Applicazioni
per applicazioni di sollevamento, ad uso industriale, per l'industria automobilistica, per sollevamento, per prodotti alimentari, per macchina agricola, per la chimica, per automazione di processo, per applicazioni di saldatura, per atmosfera esplosiva, per movimentazione, per alta temperatura, per robot, per OEM, per veicolo, per ambienti difficili
Altre caratteristiche
con ammortizzatore regolabile, di precisione, su misura, con guida esterna, con soffietto di protezione, ad alta velocità, con rilevamento di posizione, con flangia, antideflagrante, con ammortizzatore di urti, ad alta prestazione, tandem, doppio, con bloccaggio del pistone, a testa quadrata intercambiabile, resistente alla corrosione, a corsa lunga, ad attrito ridotto, con elettrovalvola integrata, con limitatore di corsa interno, a bassa pressione, per carichi pesanti, bassa temperatura, con guida esterna, con sensore in opzione, con sistema di interblocco meccanico, con sensori di posizione integrati, resistente al calore, a media pressione, multiposizione, ATEX, riparabile, a 3 posizioni, a stadi, ad uso polivalente
Corsa

Max.: 1.000 mm
(39,37 in)

Min.: 25 mm
(0,984 in)

Alesaggio

Max.: 100 mm
(3,94 in)

Min.: 32 mm
(1,26 in)

Pressione

Max.: 10 bar
(145,04 psi)

Min.: 0 bar
(0 psi)

Forza

Max.: 785,4 daN

Min.: 8 daN

Temperatura di funzionamento

Max.: 150 °C
(302 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Design moderno ed essenziale Pistone interamente in alluminio con speciale fascia guida antiusura Speciale boccola guida stelo per sopportare a carichi estremi senza impuntamenti MFS System (ammortizzo meccanico, centraggio e tenuta perfetta) Ampia scelta di guarnizioni stelo Versione standard o a tiranti I nuovi cilindri pneumatici ISO 15552 a tiranti della serie CG di Airwork, rappresentano la nuova generazione di cilindri pneumatici ISO 15552 (ex ISO 6431 VDMA) che, grazie all’utilizzo di materiali innovativi e a una filosofia costruttiva all’avanguardia, pongono questi cilindri ai vertici della categoria. Leggerezza, robustezza e precisione, sono le principali caratteristiche di questo nuovo prodotto di casa Airwork. La nuova forma delle testate dona al cilindro un design lineare ed elegante Il pistone è realizzato interamente in alluminio con una speciale fascia guida antiusura per renderlo indistruttibile, preciso e performante anche dopo anni di utilizzo intensivo e con forti escursioni termiche La boccola di guida dello stelo realizzata in un particolare bronzo è appositamente studiata per lo scorrimento lineare anche in presenza di grandi carichi È il primo cilindro Airwork dotato di MFS (Multi Function System), con 3 vantaggi immediati: riduzione del rumore di impatto del pistone, centraggio perfetto della camicia, perfetta tenuta fra testate e camicia Ampia scelta di guarnizioni stelo standard per rispondere a tutte le esigenze Il particolare design delle testate consente l’assemblaggio di 2 tipologie di cilindro a seconda delle esigenze del cliente, scopri anche la versione con profilo estruso di alluminio della serie CF
