Cilindro pneumatico RY series
rotativocon pignone e cremaglieraa doppio effetto

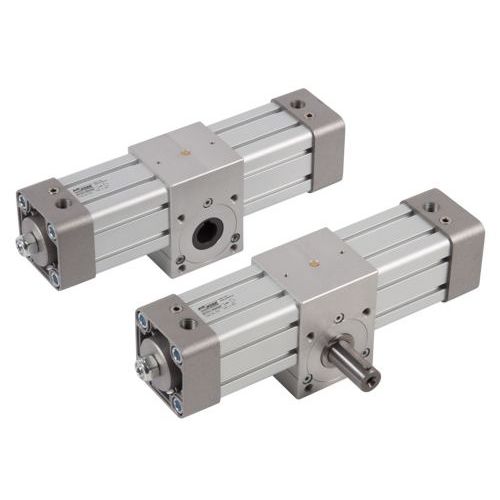

Cilindro pneumatico - RY series - A&T Fluid solutions - rotativo / con pignone e cremagliera / a doppio effetto
Cilindro pneumatico - RY series - A&T Fluid solutions - rotativo / con pignone e cremagliera / a doppio effetto
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di A&T Fluid solutions

Caratteristiche

Tipo
pneumatico
Movimento
rotativo
Tecnologia
con pignone e cremagliera
Configurazione
a doppio effetto
Materiale
in acciaio, in alluminio
Indice di protezione
a tenuta stagna
Applicazioni
ad uso industriale, per l'industria automobilistica, per OEM
Altre caratteristiche
di precisione, su misura, con ammortizzatore regolabile, con rilevamento di posizione, riparabile, senza gioco
Corsa

Max.: 125 mm
(4,921 in)

Min.: 32 mm
(1,26 in)

Pressione

Max.: 10 bar
(145,04 psi)

Min.: 0 bar
(0 psi)

Forza

Max.: 300 N

Min.: 100 N

Coppia

Max.: 51 Nm
(37,616 ft.lb)

Min.: 1,2 Nm
(0,885 ft.lb)

Angolo di rotazione

90 °, 180 °, 270 °, 360 °

Descrizione

Esclusivo sistema di regolazione della cremagliera per il recupero del gioco sul pignone dopo elevato numero di manovre Sistema di regolazione dell’angolo (+5°/-5°) per garantire massima precisione di utilizzo Ottimi valori di carico assiale e momento torcente applicabili sul pignone Speciale trattamento del pignone per ottenere la massima resistenza meccanica I cilindri rotanti serie RY di Airwork sono concepiti per trasformare il moto rettilineo tipico dei cilindri pneumatici, in un moto rotatorio dotato di coppia torcente. Sono forniti con ammortizzo pneumatico ed hanno la possibilità di regolare l’angolo di rotazione di circa 10°. Una speciale regolazione, mediante pattino guida, riduce al minimo il gioco tra pignone e cremagliera. Su richiesta, possono essere inoltre fornite delle rotazioni speciali.
