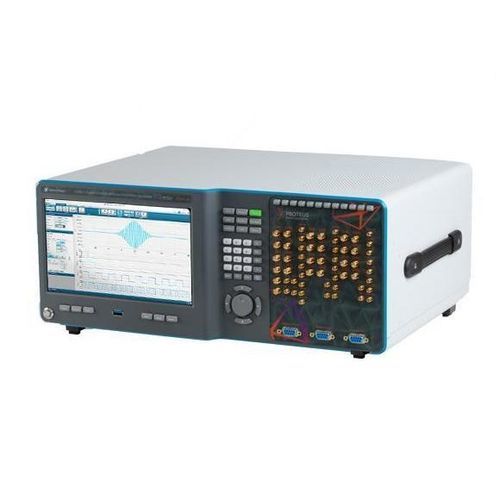

Generatore di segnale P9482B

di forme d'onda arbitrarieRFcompatto

Famiglia di prodotti
La famiglia Tabor Proteus comprende strumenti basati su un'architettura SDR avanzata che combina generazione di forme d'onda ad alta velocità e capacità opzionale di digitalizzazione, creando un transceiver reattivo per applicazioni RF. Supporta generazione diretta RF, feedback in tempo reale e distribuzioni multicanale scalabili adatte a simulazione EW, controllo di qubit e comunicazioni wireless di nuova generazione.

Riepilogo prodotto
9GS/s 16 bit 8GS memoria 2 canali 8 marker Generatore AWG RF da banco

Punti chiave

• Design modulare, scalabile da pochi canali a centinaia
• Bus di trasferimento dati PCIe veloce che abilita streaming bidirezionale delle forme d'onda
• Fino a 16 GS di memoria forma d'onda nella famiglia Proteus (dipende dalla piattaforma)
• Modulatori/demodulatori IQ digitali integrati (DUC/DDC)
• Eccellenti prestazioni in rumore di fase e spurie
• Sistema di controllo in tempo reale che consente generazione condizionale di forme d'onda

Descrizione dettagliata
L'architettura Proteus integra un DAC RF ad alta velocità (fino a 9 GS/s sui modelli RF DAC) con un ADC ad alta velocità opzionale (es.: digitalizzatore 5,4 GS/s) e un potente FPGA per creare un Arbitrary Waveform Transceiver (AWT) in loop chiuso. La piattaforma supporta l'elaborazione deterministica a bassa latenza nell'FPGA per abilitare il sequenziamento condizionale delle forme d'onda e risposte in tempo reale basate sui segnali ricevuti. Usi tipici: simulazione bersagli radar, generazione di scenari EW, controllo multicanale di esperimenti quantistici e ricerca Massive MIMO.

Caratteristiche (selezionate)

• Modulare, scalabile e compatto — architettura modulare PXIe che integra più uscite generatore e ingressi digitalizzatore in un fattore di forma molto ridotto per sistemi multicanale sincronizzati e coerenti in fase.
• Trasferimento dati ultra-veloce — architettura PCIe/streaming ottimizzata per trasferimento bidirezionale di memoria forma d'onda, elaborazione PDW in tempo reale e streaming ininterrotto per lunghe sequenze reali.
• Sistema di controllo in tempo reale — ADC + DAC + FPGA integrati riducono la latenza di andata/ritorno e supportano generazione condizionale di forme d'onda e controllo in loop chiuso per applicazioni ad alta velocità.
• Sequenziamento non lineare guidato da task — la Task Table (macchina a stati) permette salti istantanei tra segmenti di forma d'onda basati su ingressi del ricevitore in tempo reale, abilitando risposte intelligenti a bassa latenza (es.: echi tipo DRFM, spostamenti Doppler, echi ritardati).

Riepilogo ordine (tabella)
Modello: P9482B — Descrizione: 9GS/s 16 bit 8GS memoria 2 canali 8 marker Generatore AWG RF da banco

Opzioni (tabella)
DC2 — Uscita DC per applicazioni baseband IQ
DJ2 — Ingresso Dynamic Jump
MRK2 — x8 marker extra
LTJ2 — Jitter di trigger ultra basso (200 ps tip.)
G2 — Opzione bassa granularità d'onda (per alcuni moduli)
SEC — Opzione SSD rimovibile per esigenze di sicurezza
SSD — SSD duplicato in fabbrica aggiuntivo per l'opzione SEC
AWT — Digitalizzatore opzionale 5,4 GS/s singolo / 2,7 GS/s dual-channel 12-bit (opzione Arbitrary Waveform Transceiver)
STM — Opzione streaming fino a 3 GS/s
TRG — Ingresso trigger più veloce (50 MHz invece di 10 MHz)
WE — Estensione garanzia 1 anno (garanzia standard 3 anni)
CAL — Taratura 17025

Applicazioni e casi d'uso tipici

• Simulazione e test Guerra Elettronica e Radar (rilevamento impulsi in tempo reale e generazione di echi)
• Esperimenti quantistici: controllo e misura multicanale di qubit con feedback in loop chiuso
• Sviluppo e test Massive MIMO, phased-array e beamforming
• Generazione e analisi di segnali wideband per standard wireless (WiFi, 5G/6G) e ricerca NMR/medica

caratteristiche / specifiche tecniche

• Frequenza di campionamento (DAC): fino a 9 GS/s (dipende dal modello)
• Risoluzione campione analogico: 16 bit (larghezza campione interna)
• Memoria: 8 GS standard (famiglia supporta fino a 16 GS)
• Canali (generatore): 2 canali (modello P9482B)
• Marker: 8 marker
• Digitalizzatore opzionale (AWT): 5,4 GS/s singolo, 2,7 GS/s dual-channel, 12 bit (opzione AWT)
• Architettura: PXIe / backplane PCIe per streaming ad alta velocità e sincronizzazione
• Modulazione IQ digitale integrata / funzioni DUC e DDC
• Feedback in tempo reale basato su FPGA e generazione condizionale di forme d'onda
• Task Table: sequenziamento non lineare condizionale (macchina a stati a bassa latenza)
• Opzione streaming: STM (fino a 3 GS/s)
• Ingresso trigger: standard e opzione TRG ad alta velocità (50 MHz)
