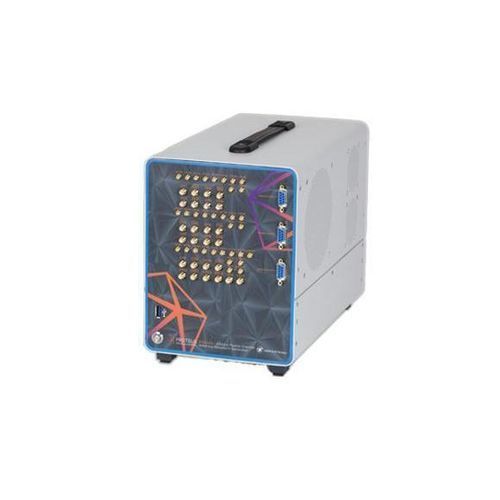

Generatore di forme d'onda arbitrarie P9482D

RFcompattoportatile

Panoramica
La famiglia Proteus di Tabor è una piattaforma di generatori e transceiver RF a forme d'onda arbitrarie avanzati, basata su architettura SDR. Integra DAC ad alta velocità (compatibili con direct-to-RF), ADC opzionali, elaborazione FPGA e percorsi dati PCIe per abilitare cattura in tempo reale, analisi e generazione condizionata di forme d'onda per applicazioni quali guerra elettronica (EW), simulazione di bersagli radar, controllo quantistico e ricerca sulle comunicazioni wireless di nuova generazione.

Punti chiave

• Design modulare che consente da pochi canali fino a centinaia di canali sincronizzati
• Alte velocità di campionamento e generazione direct-to-RF
• Ampia memoria per forme d'onda e streaming PCIe veloce
• Modulatori/demodulatori IQ digitali integrati
• Eccellenti prestazioni di rumore di fase e spurie
• Sistema di controllo in tempo reale per generazione condizionata di forme d'onda

Modulare, scalabile e compatto
Basato su architettura PXIe/PXIe, il modulo Proteus offre alta densità di canali (più uscite generatore + ingressi digitizer) in un formato compatto, permettendo sistemi multicanale sincronizzati e coerenti di fase, adatti a simulazioni EW, controllo di qubit e ricerca su massive MIMO.

Trasferimento dati ultra‑veloce
Proteus sfrutta un backplane PCIe ad alte prestazioni per il trasferimento bidirezionale di memoria di forme d'onda, streaming ininterrotto per lunghe sequenze reali e aggiornamenti di forma d'onda in tempo reale. Questo elimina i colli di bottiglia comuni di larghezza di banda e memoria per ambienti di minaccia continui e esperimenti fisici ad alto throughput.

Sistema di controllo a feedback in tempo reale
Proteus integra DAC e ADC con un'architettura controllata da FPGA per eliminare la latenza di andata e ritorno verso un PC host. Ciò abilita la generazione condizionata di forme d'onda e risposte deterministiche in loop chiuso adatte alla generazione di bersagli radar, comportamenti di tipo DRFM e loop di controllo quantistico in tempo reale.

Sequenziamento non lineare guidato dai task
Proteus implementa una Task Table (macchina a stati condizionata) anziché un semplice sequencer lineare. I dati in ingresso processati dal ricevitore possono attivare immediatamente salti logici di forma d'onda a latenza minima, permettendo risposte intelligenti e a bassa latenza come echi modificati coerenti per la simulazione di bersagli in movimento. La piattaforma è programmabile con Python, MATLAB, C o LabVIEW.

Specifiche tecniche

• Nome commerciale: P9482D
• Produttore / Marca: Tabor Electronics
• Nome breve / famiglia prodotto: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Frequenza di campionamento (DAC): fino a 9 GS/s
• Risoluzione digitale: rappresentazione interna a 16 bit
• Configurazione modulo (come elencata): 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Memoria forme d'onda: configurazioni per modulo; opzioni 4GS, 8GS e fino a 16GS sulla piattaforma
• Digitizer opzionale (AWT): 5.4 GS/s singolo, 2.7 GS/s duale, opzione ADC 12 bit
• Direct Output (DO1): opzione uscita diretta 9 GHz BW
• Streaming (STM): capacità di streaming fino a 6 GS/s
• Markers: marker base più opzione MRK1 per x4 marker aggiuntivi
• Opzione jitter trigger (LTJ1): jitter di trigger ultra-basso (~200 ps tipico)
• Opzione granularità (G1): opzione granularità bassa delle forme d'onda
• Opzione ingresso trigger (TRG): ingresso trigger più veloce (50 MHz invece di 10 MHz)
• Programmabilità FPGA: core FPGA programmabili dall'utente e opzioni di programmazione FPGA di alto livello
• PCIe: backplane PCIe ad alta velocità per trasferimento e streaming rapidi
• Canali: la famiglia di moduli scala a molti canali nel chassis
• Applicazioni: generazione di scenari EW, simulazione di bersagli radar (RTS/DRFM-like), controllo e lettura dei qubit, massive MIMO e test di comunicazioni a larga banda
