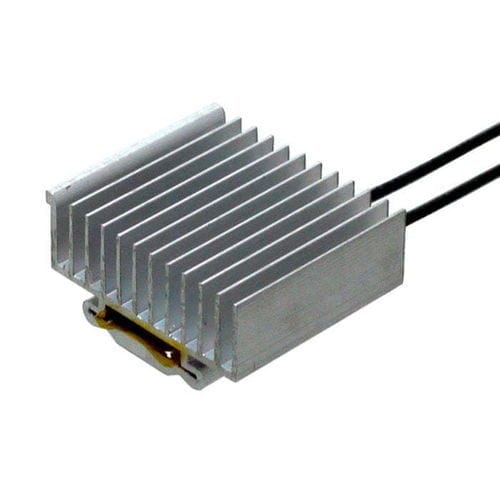

Riscaldatore d'aria LCH series

con alettea convezioneelettrico

Panoramica del prodotto
I conduttori di calore PTC della serie LCH sono elementi riscaldanti PTC auto‑regolanti disponibili in diverse dimensioni e opzioni di montaggio. Progettati per applicazioni a temperatura medio‑bassa, sono offerti in versioni con alette per convezione naturale o in versione aria con ventola opzionale per una dissipazione più rapida.

Caratteristiche

• Comportamento PTC auto‑regolante per adeguamento automatico della potenza
• Ampia gamma di potenze: 6–2000 W a seconda del modello
• Tensioni operative disponibili da 12 V a 600 V (dipende dal modello)
• Costruzione con alette in alluminio per i tipi a convezione (AL6061 / AL6063)
• Funzionamento silenzioso per i modelli con alette; ventola opzionale su modelli selezionati
• Cavo standard: 22 AWG, 210 mm (nero); cablaggi personalizzati disponibili
• Dimensioni, forma delle alette, terminali e fori di fissaggio personalizzabili

Riscaldamento multi‑stadio
Opzione multi‑stadio (2 o 3 livelli) disponibile per i tipi LCH per fornire più livelli di temperatura in un unico dispositivo e aumentare la flessibilità del controllo termico.

Applicazioni
Utilizzi tipici: protezione e riscaldamento di motherboard PC, ferri da stiro a vapore, controllo dell’umidità, protezione antigelo, dispositivi medicali ed estetici, purificatori d’aria, moduli di riscaldamento elettronici e altri sistemi a temperatura medio‑bassa.

Specifiche generali (riassunto)

• Gamma di potenza: 6 W – 2000 W (dipende dal modello)
• Temperatura superficiale: tipicamente 60°C – 240°C (alcuni tipi ≈220°C)
• Tensione: AC/DC 12 V – 520 V standard; modelli selezionati fino a 600 V
• Materiale esterno: alluminio (AL6061 / AL6063) per i tipi con alette
• Cavo standard: 22 AWG, 210 mm

Note di applicazione

• Potenza e temperatura superficiale dipendono da temperatura ambiente, flusso d’aria e condizioni di contatto/dissipazione.
• In condizioni di bassa dissipazione (assenza di flusso d’aria) la temperatura superficiale può raggiungere la temperatura di Curie e la potenza diminuisce; in condizioni di elevata dissipazione la potenza aumenta per regolare la temperatura.
• La potenza massima indicata si riferisce a condizioni vicine alla temperatura superficiale massima; la potenza erogata normalmente varia tra ~5% e ~80% del massimo a seconda della dissipazione.
• Le prestazioni effettive variano in funzione del materiale di contatto, dissipatore, area, condizioni ambientali e installazione.
• È possibile personalizzare uscite cavi, fori di fissaggio, connettori, profilo delle alette e caratteristiche elettriche.

Dimensioni e specifiche chiave tipi LCH‑H ~ LCH‑M
Gamma di potenza: 6 W ~ 2000 W
Temperatura massima superficiale: ~220°C – 240°C (dipende dal modello)
Gamma di tensione: AC/DC 12 V ~ 600 V (dipende dal modello)
Esempi di dimensioni (L×A×L mm): LCH‑H 39.5 × 19.5 × L; LCH‑IA 55 × 28 × L; LCH‑IB 70 × 28.5 × L; LCH‑M 30 × 35 × L
Materiale esterno: alluminio (AL6061 / AL6063)
Ventola opzionale montabile su alcuni tipi (LCH‑I, LCH‑K, LCH‑M) per accelerare la dissipazione del calore.

Opzioni di uscita cavi e progettazione
Configurazioni standard e opzionali: uscita cavo su un lato o su due lati, cavi con connettori o terminali femmina, piastra di fissaggio in acciaio inox, uscita trifase, fori di fissaggio e uscite cavo personalizzabili. Lunghezza, altezza, larghezza e profilo delle alette possono essere adattati.

Modelli LCH‑M disponibili (esempi selezionati)
Esempio: LCH‑MX1024 (L = 60 mm nominale; opzioni di temperatura: 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C). Diversi suffissi (MX10xx, MX20xx, MX30xx, MX40xx) coprono varie combinazioni di lunghezza/potenza/temperatura nella gamma 12 V–600 V.

Caratteristiche tecniche

• Famiglia prodotto: Conduttori di calore PTC (serie LCH)
• Gamma di potenza tipica: 6 W – 2000 W
• Gamma tipica temperatura superficiale: 60°C – 240°C
• Opzioni tensione: AC/DC 12 V – 520 V standard, fino a 600 V per modelli selezionati
• Esterno: alluminio per i tipi con alette
• Cavo: 22 AWG, 210 mm (standard)
• Opzioni speciali: comportamento PTC auto‑regolante, riscaldamento multi‑stadio (2 o 3 stadi), ventola opzionale su modelli selezionati
• Personalizzazione disponibile per dimensioni, alette, uscita cavi e terminali (possono applicarsi costi di attrezzaggio)
