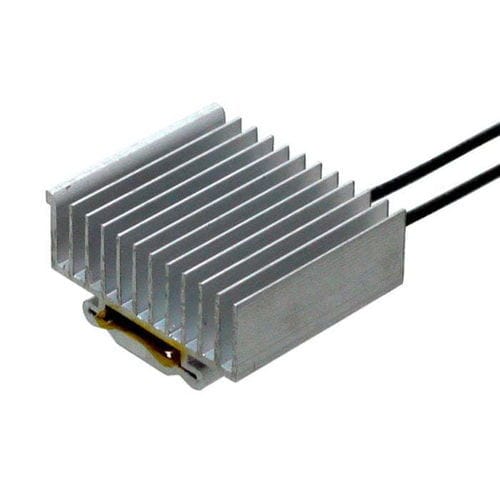

Resistenza riscaldante in lastra LCH series

con alettecon aria pulsataPTC

Panoramica del prodotto
I conduttori termici PTC di Taiwan KLC (serie LCH, LCH-A ~ LCH-M) sono elementi riscaldanti a stato solido auto-regolanti disponibili in più configurazioni, lunghezze e opzioni di fissaggio/uscita cavo. Le configurazioni includono estrusi alettati e piastre termiche PTC; alcuni tipi supportano ventilatore opzionale per aumentare il trasferimento termico.

Caratteristiche

• Caratteristica PTC auto-regolante per il controllo della temperatura
• Ampia gamma di potenza (6 W a ~2000 W a seconda del modello)
• Consumo elettrico contenuto in relazione all'applicazione di riscaldamento
• Basso livello sonoro rispetto ai riscaldatori con sola ventilazione (ventilatore opzionale)
• Disponibile per ampia gamma di tensioni (tip. AC/DC 12 V–520/600 V a seconda del tipo)
• Custodie alettate in alluminio (AL6061 / AL6063) e opzioni piastra
• Varie personalizzazioni di cablaggio e fissaggio disponibili

Nuovo / Riscaldamento multistadio
Le opzioni multistadio offrono impostazioni di temperatura a due o tre stadi in un'unica unità e possono essere applicate a molti tipi LCH (LCH-A a LCH-I). LCH-M è una nuova famiglia di piastre termiche PTC che offre più opzioni standard di temperatura superficiale.

Applicazioni
Progettati per il mantenimento termico dell’elettronica e applicazioni di riscaldamento medio-basso: protezione termica di schede madri PC, dispositivi medicali e di bellezza, ferri a vapore, controllo dell’umidità, protezione dal gelo, purificatori d'aria, dispositivi per salute/terapia e applicazioni simili.

Specifiche generali

• Marca: KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Famiglia / modelli: serie LCH (LCH-A ~ LCH-M)
• Intervallo di potenza: 6 W ~ 2000 W (a seconda del modello)
• Temperatura superficiale (tip.): ~60 °C a ~240 °C (dipende dal tipo)
• Tensione: AC/DC 12 V ~ 520 V (generale); alcuni tipi fino a 600 V; tensioni personalizzate possibili
• Materiale esterno: Alluminio AL6061 / AL6063 (tipi alettati)
• Cavo standard: 22 AWG, 210 mm (nero) salvo diversa indicazione
• Opzioni: riscaldamento multistadio, versioni con ventilatore, più uscite cavo, connettori, piastre di fissaggio, uscita trifase

Note per l'applicazione

• La potenza (W) di un PTC varia in funzione delle condizioni di dissipazione termica: con bassa dissipazione (assenza di flusso d'aria) la temperatura di superficie può avvicinarsi alla temperatura di Curie e la potenza diminuirà; con elevata dissipazione la potenza aumenta per mantenere la regolazione.
• La potenza massima dichiarata si riferisce a condizioni di efficace trasmissione termica (superficie ~240 °C per molti tipi). La potenza erogata dipende dal materiale di contatto, dissipatore, area di dissipazione, temperatura ambiente e flusso d'aria (di norma 5%–80% del massimo; per riscaldamento indiretto dell'acqua tipicamente ~15%–60% del massimo).
• Sono disponibili modelli personalizzati e attrezzature per requisiti speciali (potrebbero essere previsti costi di attrezzaggio).
• Esempio di potenza relativa a temperatura superficiale inferiore: Potenza relativa(@120 °C) ≈ Potenza max × (120 °C – ambiente) / (240 °C – ambiente) — i risultati reali dipendono dalle condizioni applicative.

Dimensioni e tipi standard (selezione)
Ogni tipo LCH ha la propria geometria di alette/profilo e lunghezze disponibili. Tipi tipici: LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (esempio personalizzato), LCH-K (esempio personalizzato), LCH-M (piastra termica PTC).

Riepilogo — tipi LCH-H a LCH-M
Intervallo di potenza: 6 W ~ 2000 W
Dimensioni esempio: LCH-H: 39,5 × 19,5 × L mm; LCH-IA: 55 × 28 × L mm; LCH-IB: 70 × 28,5 × L mm; LCH-M (es.): 30 × 35 × L mm
Temperatura max: tip. fino a ~220–240 °C (dipende dal tipo)
Intervallo di tensione: AC/DC 12 V ~ 600 V (dipende dal tipo)
Esterno: Alluminio AL6061 / AL6063
Ventilatore: opzionale per LCH-I, LCH-K, LCH-M per accelerare il trasferimento termico

Tipo LCH-M — modelli selezionati & lunghezze/opzioni temperatura
Modelli es.: LCH-MX1024 (L=60 mm), LCH-MX2048 (L=100 mm), LCH-MX3060 (L=150 mm), LCH-MX4072 (L=200 mm). Opzioni di temperatura superficiale (es.): 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Opzioni uscita cavo e progettazione

• Uscita cavo unilaterale (standard)
• Uscita cavo bilaterale
• Cavo con connettore
• Cavo con crimp femmina e fori di fissaggio (specificare posizioni)
• Conduttore PTC con fori di fissaggio personalizzati o piastra di fissaggio in acciaio inox
• Uscita cavo per alimentazione trifase (opzione)

Note sulla personalizzazione
Fornitura standard se non specificato: conduttore termico PTC con uscita cavo unilaterale senza terminali. Numerose modifiche meccaniche ed elettriche sono possibili per soddisfare i requisiti applicativi; potrebbero applicarsi costi di attrezzaggio.

Specifiche tecniche

• Marca: KLC Corporation
• Famiglia modelli: serie LCH (LCH-A ~ LCH-M)
• Potenza: 6 W ~ 2000 W (a seconda del modello)
• Temperatura superficiale: fino a ~240 °C (dipende dal tipo)
• Tensione: AC/DC 12 V ~ 520/600 V (dipende dal tipo); opzioni personalizzate possibili
• Materiale esterno (alettato): Alluminio AL6061 / AL6063
• Cavo standard: 22 AWG, 210 mm
• Opzioni chiave: riscaldamento multistadio, versioni con ventilatore, multiple uscite cavo, connettori, piastre di fissaggio, uscite trifase
