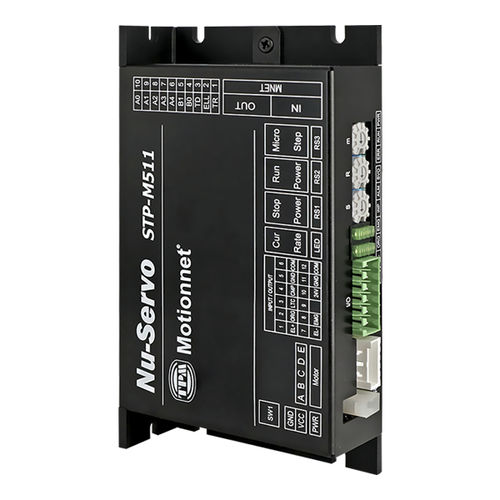

Controllore di movimento 1 asse STP-M511

passo passoEthernetRS-485

STP-M511 Caratteristiche Azionamento a 5 fasi Motionnet® a micropassi Vibrazioni e rumore minimi Elevata precisione di posizionamento Corrente di marcia e di arresto regolabili Micropasso selezionabile Max. Velocità di trasferimento 20Mbps ● Facile installazione con presa telefonica RJ45 e diagnostica a LED Dimensione : L-79 x L-140 x H-30mm Motionnet Controllore di comunicazione Motionnet® slave motion controller ASIC Interfaccia seriale RS-485 con isolamento del trasformatore Cavo tipo CAT5 UTP / STP cavo Ethernet Protezione contro le sovratensioni 10KV Velocità di trasmissione 2,5Mbps, 5Mbps, 10Mbps e 20Mbps Azionamento multiasse Max. 32 set / anello Segnale di ingresso I/O PEL, MEL, ORG, LTC ed EMG Segnale di uscita I/O CMP Controllo di posizione Modo incrementale / modo assoluto Campo dati : 28 bit Modo Homing ORG, fase Z, Limite Totalmente 13 tipi Software Motion library (DLL) per Win XP / 7 / 10 Guidare Tensione di ingresso 24 o 48V DC Modello di azionamento 5 fasi Corrente di pilotaggio 0,5~1,5A Max / Fase Impostazione della corrente di pilotaggio RUN : 0~F con interruttore rotante STOP : 0~F con interruttore rotante Micropasso 1, 2, 5, 10, 25, 50, 50, 125, 125, 250, 3, 4, 6, 12,18, 24, 36, 72 con interruttore rotante Display a LED EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Current Rate Consumo di corrente 3,1W tipico (130mA / 24V) a vuoto Temperatura ambiente In uso: 0~50 °C In stoccaggio: -20~70 °C Umidità In uso : 35~85% (senza condensa) In stoccaggio : 10~90% (senza condensa) Reset Vib. 0,5G
