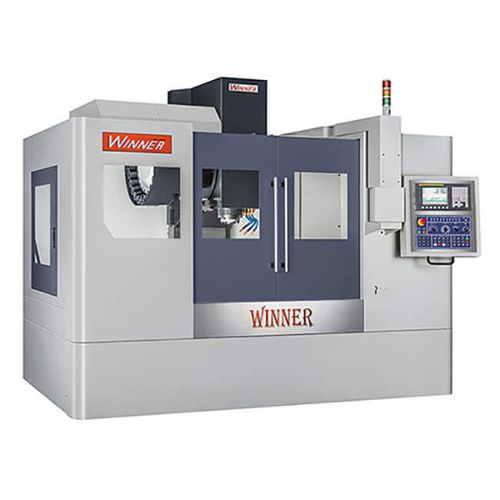

Centro di lavoro CNC 3 assi VMC-E850-E1000

verticaleBT 4024 utensili

Gli assi X/Y adottano vie lineari pesanti per la macchina di tipo E, ma l'asse Z è stato rettificato con precisione a mano; non solo per garantire un movimento fluido sugli assi X-Y, ma anche per non perdere alcuna considerazione sulla rigidità durante la lavorazione dell'asse Z e lo spostamento della testa di lavoro. Un'asta centrale guida il contrappeso. Assicura l'assenza di vibrazioni per l'avanzamento ad alta velocità dell'asse Z e la precisione di taglio. L'elevata rigidità (vite a ricircolo di sfere) garantisce una trasmissione affidabile per la lavorazione ad alta velocità. La rigidità strutturale superiore consente di ottenere precisione e prestazioni durature in applicazioni di taglio pesanti. Tavolo Dimensioni del tavolo - mm - 1000x560 - 1150x560 Scanalature a T - mm - 18x5x100 - 18x5x100 Corsa Dal naso del mandrino alla superficie del tavolo - mm - 120~680 - 120~660 Mandrino Trasmissione del mandrino - - Tipo di cinghia - Tipo di cinghia Avanzamento Motore X-Y-Z (Fanuc) - kw - 1,8/1,8/2,5 - 2,5/2,5/2,5 Motore X-Y-Z(Mitsubishi) - kw - 2/2/3 - 2/2/3 Velocità di taglio X-Y-Z - m/min - 10 - 10 Sistema ATC Tipo ATC. - - Tipo di braccio - Tipo di braccio Diametro massimo dell'utensile - Ø(mm) - Ø100 - Ø100 Lunghezza max. utensile - mm - 200 - 300 Tipo di guida Tipo di guida - - - - Boxway a 3 assi - Boxway a 3 assi Dimensioni e altro Potenza assorbita - KVA - 15 - 15 Pressione dell'aria richiesta - kfg/CM² - 6-8 - 6-8
