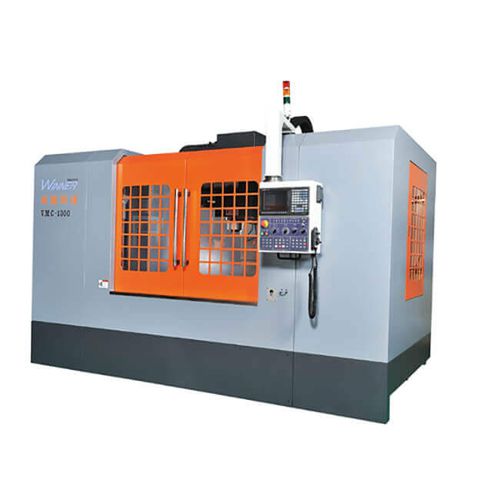

Centro di lavoro CNC 3 assi VMC-E1800-E1900

verticaleBT 5024 utensili

Gli assi X/Y adottano vie lineari pesanti per la macchina di tipo E, ma l'asse Z è stato rettificato con precisione a mano; non solo per garantire un movimento fluido sugli assi X-Y, ma anche per non perdere alcuna considerazione sulla rigidità durante la lavorazione dell'asse Z e lo spostamento della testa di lavoro. Un'asta centrale guida il contrappeso. Assicura l'assenza di vibrazioni per l'avanzamento ad alta velocità dell'asse Z e la precisione di taglio. L'elevata rigidità (vite a ricircolo di sfere) garantisce una trasmissione affidabile per la lavorazione ad alta velocità. La rigidità strutturale superiore consente di ottenere precisione e prestazioni durature in applicazioni di taglio pesanti. Tavolo Dimensioni del tavolo - mm - 1970x1000 - 2050x1000 Scanalature a T - mm - 18x7x120 - 18x7x150 Carico massimo del tavolo - kg - 3000 - 3000 Corsa Corsa degli assi X/Y/Z - mm - 1800/900/800 - 1900/900/800 Naso del mandrino alla superficie del tavolo - mm - 100~900 - 100~900 Mandrino Trasmissione del mandrino - - Tipo di cinghia - Tipo di cinghia Conicità del mandrino - - BT-50 - BT-50 Velocità del mandrino - giri/min - 6000 - 6000 Motore mandrino - kw - 22/26 - 22/26 Alimentazione Motore X-Y-Z (Fanuc) - kw - 7/7/7 - 7/7/7 Motore X-Y-Z (Mitsubishi) - kw - 4,5/4,5/4,5 - 4,5/4,5/4,5 X-Y-Z Corsa rapida - m/min - 15/15/15 - 15/15/15 X-Y-Z Avanzamento di taglio - m/min - 8 - 8 Sistema ATC Tipo ATC. - - Tipo di braccio - Tipo di braccio Capacità magazzino - pezzi - 24T - 24T Diametro massimo dell'utensile - Ø(mm) - Ø125 - Ø125 Lunghezza max. utensile - mm - 300 - 300 Peso massimo dell'utensile - kg - 15 - 15 Tipo di guida Tipo di guida - - - Serie E: guida Z; guide lineari X-Y/asse Y 4 guide Dimensioni e altro Potenza assorbita - KVA - 30 - 30 Pressione dell'aria richiesta - kfg/CM² - 6-8 - 6-8 Occupazione del pavimento - cm - 580x510x370 - 610x520x370 Pesi della macchina - kg - 20000 - 20000
