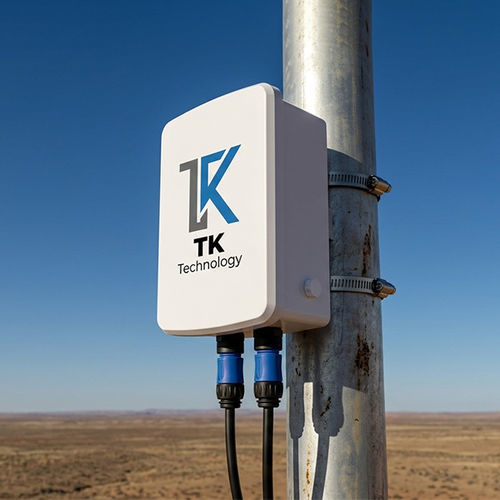

Scatola elettrica di distribuzione WGVC series

su misuraa muroin plastica

Descrizione del prodotto
Il tappo di ventilazione protegge l'involucro dalla deformazione dovuta all'espansione termica ed è efficace in pieno sole o in ambienti con significative variazioni di temperatura. Involucro plastico con grado di protezione IP68, resistente all'immersione fino a 2 metri per 1 ora. Realizzato in ASA, materiale resistente al deterioramento e allo scolorimento causati dai raggi UV, adatto per dispositivi di comunicazione e rete esterni. Utilizza viti autofilettanti captive per fissare il coperchio; avvitare le viti per formare il filetto nei fori in modo che coperchio e corpo siano correttamente bloccati. Può essere impiegato come scatola di giunzione con il morsetto opzionale serie WTB.

Principali applicazioni

• Dispositivi di comunicazione
• Dispositivi di rete
• Dispositivi wireless
• Gateway LoRa
• Punti di accesso
• Controller
• Alloggiamenti per sensori
• Data logger
• GPS
• Scatole di giunzione

Codice prodotto / Dimensioni
Product No. | External W x D x H (mm) | Internal w x d x h (mm) | Weight (g)
WGVC10-15-6W | 100 x 150 x 55 | 58 x 115 x 43 | 171
WGVC10-15-8W | 100 x 150 x 75 | 57 x 114 x 63 | 193.5
WGVC15-16-6W | 145 x 155 x 55 | 102 x 120 x 43 | 233.5
WGVC15-16-8W | 145 x 155 x 80 | 100 x 118 x 68 | 268
WGVC15-21-6W | 145 x 210 x 60 | 102 x 174 x 48 | 315.5
WGVC15-21-9W | 145 x 210 x 90 | 100 x 172 x 78 | 368.5
WGVC17-25-8W | 170 x 250 x 80 | 125 x 209 x 67.5 | 471.5
WGVC17-25-11W | 170 x 250 x 110 | 122 x 206 x 97.5 | 535.5
WGVC23-25-8W | 225 x 245 x 80 | 180 x 194 x 67.5 | 571.5
WGVC23-25-11W | 225 x 245 x 110 | 177 x 191 x 97.5 | 646.5
WGVC25-33-9W | 245 x 325 x 90 | 189 x 268 x 74 | 966.5
WGVC25-33-12W | 245 x 325 x 120 | 186 x 265 x 104 | 1075.5
WGVC30-33-9W | 300 x 325 x 90 | 244 x 268 x 74 | 1152.5
WGVC30-33-13W | 300 x 325 x 130 | 240 x 264 x 114 | 1288
WGVC28-40-10W | 280 x 400 x 100 | 223 x 338 x 84 | 1335
WGVC28-40-15W | 280 x 400 x 150 | 218 x 333 x 134 | 1532

Caratteristiche / Specifiche tecniche

• Classe di protezione: IP68 (resiste all'immersione fino a 2 metri per 1 ora)
• Temperatura di esercizio: -20°C a +60°C
• Gamma: 16 misure
• Materiale: plastica ASA (plastica resistente alle intemperie, UL94HB)
• Colore: avorio, corrispondenza approssimativa a Munsell N8.75
• Coppia di serraggio del coperchio: 0.5 ~ 0.7 N·m
• Materiale del tappo di ventilazione: PA66, PTFE; Colore: avorio
• Coppia di serraggio del tappo di ventilazione: 0.3 ~ 0.35 N·m
• Portata standard aria (tappo di ventilazione): 1,200 ml/min (DP = 7 kPa)
• Utilizza viti autofilettanti captive per fissare il coperchio; avvitare per formare il filetto nei fori e garantire il corretto fissaggio
• Può accettare un morsetto opzionale (serie WTB) per l'uso come scatola di giunzione
