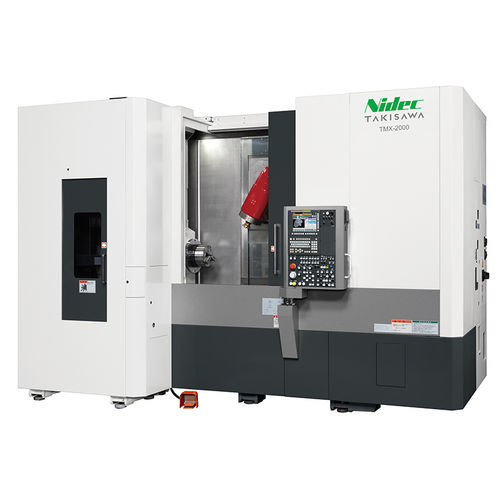

Centro di tornitura-fresatura CNC TMX-2000

5 assiad autoapprendimentodi alta precisione

Panoramica

Il TMX-2000 è un centro di tornitura-fresatura CNC multitasking progettato con grandi corse assiali per lavorare pezzi più grandi e complessi in un'unica serraggio. Con asse C fisso e mandrino utensile indicizzabile (asse B), combina fresatura, lavorazioni di faccia e tornitura senza riposizionamento del pezzo.

Caratteristiche principali

• Grandi corse assiali: X 640 mm / Y 230 mm / Z 690 mm consentono fresatura e foratura delle facce in un unico serraggio con asse C fissato.
• Indicizzazione del mandrino utensile (asse B): estende l'area lavorabile; indicizzazione ad alta precisione ±130° con passi di 1° per concentrare più processi su un unico utensile.
• Tornitura ad alta precisione: l'utensile di tornitura viene posizionato e bloccato sul mandrino utensile tramite un accoppiamento di indicizzazione di precisione; supporta utensili multifunzionali per tornitura esterna.
• Programmazione interattiva integrata (TiwaP-1): creazione programmi, simulazione 3D ed esecuzione senza conoscenze G-code; riconoscimento automatico del mandrino di lavorazione e dell'ordine dei processi.

Specifiche tecniche

• Stock mandrino destro: Nessuno
• Contropunta (tipo servo NC): Standard (incluso)
• Dimensione mandrino: 8 pollici
• Tipo di torretta: Mandrino utensile con ATC
• Diametro max tornitura: Ø500 mm
• lunghezza max tornitura: 610 mm
• Capacità barra (mandrino sinistro): Ø65 mm
• Capacità barra (mandrino destro): Nessuno
• Campo di rotazione asse B: 230° (±115°)
• Velocità mandrino sinistro: 5000 min⁻¹
• Velocità mandrino destro: Nessuno
• Velocità mandrino utensile: 12000 min⁻¹
• Capacità utensili ATC: 40 [OP. 80]
• Velocità di rapido (m/min): X: 40 / Z: 40 / Y: 40 / A: 20
• Motore mandrino sinistro (kW) (30 min/cont.): 15 / 11
• Motore mandrino destro (kW): Nessuno
• Motore mandrino utensile (kW) (S3 25%/cont.): 11 / 7.5
• Altezza macchina: 2783 mm
• Ingombro richiesto: 4150 × 2923 mm
• Peso macchina: 13.700 kg

Applicazioni

• Componenti che richiedono tornitura e fresatura combinate (automotive, idraulica, aerospaziale)
• Alberi complessi, flange e superfici di testata ad alta precisione
• Produzione in piccola serie e prototipazione con processo in un unico serraggio

Software

Il software integrato TiwaP-1 supporta la creazione dei programmi, la simulazione 3D e l'esecuzione automatizzata per ridurre i tempi di set-up e facilitare l'operatore.
