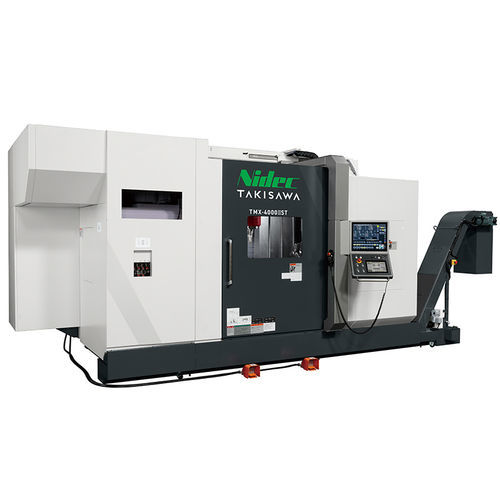

Centro di tornitura-fresatura CNC TMX-4000

universalecon torrettadi alta precisione

Il TMX‑4000 è un centro multitasking tornitura‑fresatura che combina un mandrino porta‑utensili ad alta potenza con mandrini sinistro e destro di precisione per consentire lavorazioni complesse in un'unica battuta su grandi pezzi (fresatura, foratura di faccia e tornitura). Le escursioni e la rigidità supportano asportazioni pesanti preservando elevata precisione di indicizzazione e posizionamento.

Punti salienti

• Configurazione multitasking: mandrino porta‑utensili con ATC più mandrini sinistro/destro per operazioni in un'unica battuta.
• L'asse B utilizza motore a trasmissione diretta per la rotazione e freno a diaframma per il bloccaggio, assicurando alta velocità e alta precisione (precisione minima di indicizzazione 0,0001°).
• Mandrino porta‑utensili con cambio utensili automatico (ATC) per flessibilità; velocità fino a 12.000 min⁻¹.
• Progettato per lavorazioni di sgrossatura pesante mantenendo l'indicizzazione e il posizionamento precisi.

Controllo e software

• Pannello operatore multi‑monitor (15" touch standard; opzioni: 19" e sottoschermo 10,4" swipabile) per visualizzazione e controllo intuitivi.
• iHMI (Human–Machine Interface): operatività orientata al flusso di lavoro "Planning", "Machining" e "Improvement"; include prevenzione degli errori, avoidance delle collisioni e programmazione conversazionale (PANEL iH Pro); supporto per la creazione di programmi di lavorazione.
• TiwaP‑1 di Takisawa (opzionale): sistema di programmazione interattiva con creazione programmi, simulazione 3D (risultato di taglio / percorso utensile) ed esecuzione ottimizzata degli assi senza conoscenze di G‑code.

Media correlati

• Video introduttivo TMX‑4000
• Talk About "TMX‑4000"
• Foratura U di grande diametro (SUS304)
• Taglio ad alta avanzamento/alta velocità (SUS304)

Specifiche tecniche

• Modello: TMX‑4000
• Dimensione mandrino: 10 + 10 inch (esistono varianti)
• Tipo di torretta: mandrino porta‑utensili con ATC
• Diametro massimo di tornitura: Ø500 mm
• Lunghezza massima di tornitura: 1500 mm (varia in base al tipo di mandrino)
• Capacità barra (mandrino sinistro): Ø80 mm (dipende da mandrino/cilindro)
• Campo di rotazione asse B: 230° (±115°)
• Velocità mandrino sinistro: 4 000 min⁻¹
• Velocità mandrino destro: 4 000 min⁻¹ (può non essere presente su alcune varianti)
• Velocità mandrino porta‑utensili: 12 000 min⁻¹
• Capacità ATC: 40 utensili (opzioni: 80, 120)
• Velocità di avanzamento rapido: X1: 40 m/min · Z1: 40 m/min · Y1: 40 m/min · A: 30 m/min
• Motore mandrino sinistro (S2 30 min / continuo): 26 / 22 kW
• Motore mandrino destro (S2 15 min / continuo): 22 / 15 kW (se applicabile)
• Motore mandrino porta‑utensili (S3/S6 25%/continuo): Alto: 22 / 15 kW
• Altezza macchina: 3 160 mm
• Ingombro necessario (incluso convogliatore trucioli laterale, pannello operatore e magazine ATC): T40: 6 950 × 4 478 mm
• Peso macchina: circa 17 000 kg
