Software di simulazione iHMI

di programmazionedi supervisioneper la gestione utensile

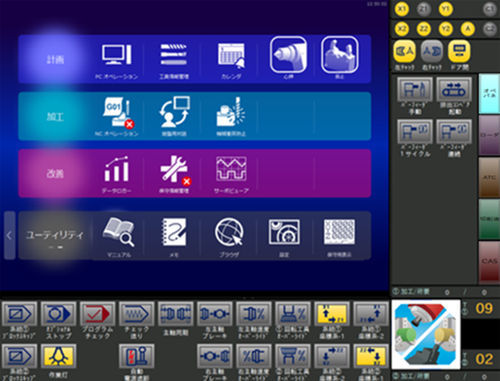

iHMI è un software di interfaccia uomo‑macchina sviluppato da TAKISAWA, progettato per snellire i flussi operativi sugli utensili, supportare la creazione e la modifica dei programmi e fornire funzioni di pianificazione, lavorazione e prevenzione degli errori in officina.

Funzioni principali

• Funzioni di prevenzione degli errori per ridurre gli errori operatore
• iHMI Machining Program Creation Support per modifica e creazione dei programmi
• Programmazione conversazionale per tornio (PANEL iH Pro)
• Evitamento collisioni macchina (PANEL iH Pro) mediante simulazione 3D

Ciclo di processo
Il ciclo di processo consente la creazione e la gestione di cicli di tornitura e fresatura direttamente dalla schermata di modifica del programma, favorendo la standardizzazione e la ripetibilità dei processi.

Funzioni originali TAKISAWA
Include schermate e moduli specifici TAKISAWA come standard; l'interfaccia supporta il passaggio istantaneo tra schermate tramite un tasto software verticale per accesso rapido alle funzioni necessarie.

Schermata contropunta
Consente di impostare la posizione di pressione della contropunta, la spinta e i parametri correlati direttamente dalla schermata per il controllo del bloccaggio pezzo.

Schermata lunetta
Permette di impostare la posizione della lunetta dalla schermata per il controllo del supporto del pezzo durante la tornitura.

Schermata ATC
Visualizza lo stato del caricatore automatico utensili (ATC), il numero delle postazioni e le informazioni di gestione degli utensili per il monitoraggio delle sostituzioni.

Evitamento collisioni macchina (PANEL iH Pro)
Esegue simulazioni preventive basate su un modello macchina 3D e la posizione di anteprima per rilevare collisioni potenziali e fermare la macchina in sicurezza; grezzi e attrezzaggi possono essere definiti da forme standardizzate o file modello come STL e DXF esportati da CAD.

FANUC iCAP T (PANEL iH Pro)
Accetta modalità di input CAD (inserimento simbolico oltre a DXF 2D/3D e formati IGES), supporta fresatura incluse superfici inclinate oltre alla tornitura e riduce i tempi di programmazione tramite definizione automatica dei processi.

Specifiche tecniche

• Marca: TAKISAWA Machine Tool Co., Ltd.
• Prodotto: software di interfaccia uomo‑macchina (iHMI)
• Modello / denominazione: iHMI (funzionalità PANEL iH Pro disponibili)
• Funzionalità PANEL iH Pro: programmazione conversazionale per tornio, evitamento collisioni macchina, supporto FANUC iCAP T
• Simulazione / controllo collisioni: simulazione con modello macchina 3D; supporto grezzi/attrezzaggi da STL e DXF
• Formati CAD supportati: DXF 2D/3D, IGES; accetta file modello come STL e DXF
• Processi supportati: cicli di tornitura e fresatura; supporto fresatura su superfici inclinate
• Caratteristiche interfaccia: tasto software verticale per cambio schermata istantaneo; schermate dedicate per contropunta, lunetta e ATC
• Creazione programmi: iHMI Machining Program Creation Support; definizione automatica dei processi per ridurre i tempi di programmazione
• Qualità / partnership: membro del "Technology Partner Program" di CGTech (compatibilità Vericut)
