Software di simulazione TiwaP-1

di visualizzazionedi programmazionedi animazione

Il software di dialogo fornisce supporto interattivo per la creazione, la simulazione e l'esecuzione automatica dei programmi CNC, riducendo il carico di lavoro dell'operatore e accelerando la verifica dei programmi.

Panoramica

• Software basato su dialogo per l'immissione semplificata dei programmi CNC, la simulazione e l'esecuzione automatica, adattato alle macchine Takisawa e ai controlli compatibili.
• Progettato per ridurre la necessità di inserimento diretto di G‑code da parte dell'operatore e per abbreviare i cicli di programmazione e convalida.

TiwaP-1 (sistema di programmazione interattiva)

• Ambiente interattivo completo per creare, simulare ed eseguire programmi di lavorazione senza richiedere competenze sui G‑code.
• Metodo di input intuitivo con tasti simbolici e schermate a dialogo per generare sequenze di lavorazione.

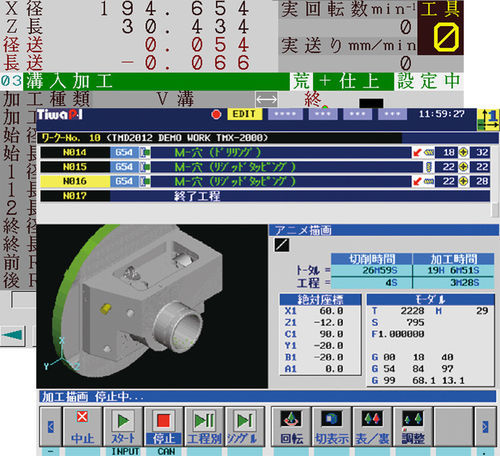

• Verifica dei programmi tramite animazione 3D dei risultati di asportazione e visualizzazione delle traiettorie utensile.
• Riconoscimento automatico della mandrino e dell'ordine dei processi durante l'operazione per ottimizzare il controllo della mandrino e il ritorno a zero dell'asse C.

RAKU-RAKU TURN

• Variante del software offerta come RAKU-RAKU Expert per i torni CNC della serie TAC.
• Pieno supporto per la programmazione di tornitura a 2 assi, simulazione ed esecuzione automatica dei programmi per semplificare i flussi di lavoro sul tornio.

FANUC iCAP T (PANEL iH Pro)

• Supporta l'importazione di dati CAD (formati DXF e IGES 2D/3D) oltre all'immissione tramite tasti simbolici.
• Supporta operazioni di fresatura comprese superfici inclinate oltre alla tornitura, abilitando applicazioni combinate tornio/fresa.
• Le funzionalità di definizione automatica dei processi riducono i tempi di programmazione generando sequenze di lavorazione da CAD e input dialogati.

Caratteristiche / specifiche tecniche

• Marca: Takisawa Machine Tool Co., Ltd.
• Modello: TiwaP-1
• Funzioni principali: inserimento interattivo programmi, simulazione programmi (animazione 3D), esecuzione/operazione automatica.
• Tipi di CNC supportati: serie TAC (RAKU-RAKU Expert), torni generici e controlli con capacità di fresatura tramite FANUC iCAP T.
• Formati CAD supportati: DXF, IGES (2D/3D).
• Tipologie di lavorazione supportate: tornitura (2 assi), fresatura comprese superfici inclinate.
• Funzionalità di automazione: riconoscimento automatico controllo mandrino, ritorno automatico a zero asse C, definizione automatica dei processi per ridurre i tempi di programmazione.
