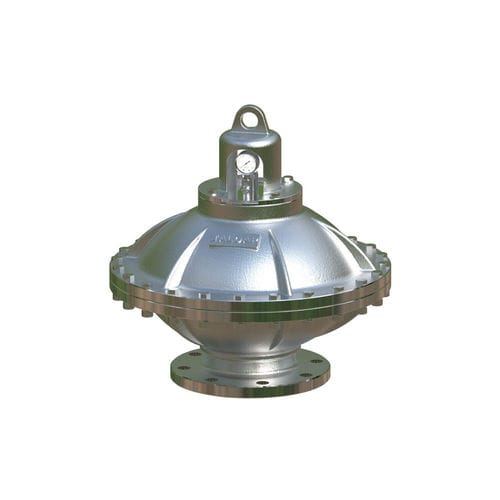

Smorzatore di pulsazione idraulico PD608

in acciaio inossidabileper tubi

design unico del diaframma design della struttura della valvola di controllo unica coperchio protettivo di tipo lag corpo integrato camera d'aria di vari volumi disponibili compatto, leggero l'ammortizzatore di pulsazioni è uno speciale dispositivo di conservazione della pressione utilizzato per il liquido pressurizzato. è noto che il liquido non può essere compresso. tuttavia possiamo risolvere questo problema comprimendo il gas (vedi fig. 1 per i dettagli). l'ammortizzatore di pulsazioni pd608 ha un airbag staccabile con giunti installati nel suo guscio di pressione. gas inerte (azoto) con la pressione p0 viene riempita nell'airbag attraverso la valvola di ingresso fino a quando l'airbag si espande e riempie l'intero spazio interno dell'ammortizzatore di pulsazione con il volume v0. quando la pressione circolante p1 è maggiore della pressione preimpostata p0 del gas, si aprirà la valvola idraulica nella parte inferiore e il volume dell'airbag verrà compresso in v1 a causa dell'effetto della pressione circolante esterna. se la pressione del liquido aumenta a p2, il volume del gas diminuirà a v2 e la pressione aumenterà per bilanciare la pressione del liquido. cioè, la camera d'aria all'interno dell'ammortizzatore di pulsazioni viene compressa, con il cambio di volume △V=v1-v2. in questo modo, è possibile utilizzare l'energia immagazzinata nell'ammortizzatore di pulsazioni. specifiche materiali ① copertura protettiva (ferro duttile) ② manometro ③ ugello gonfiabile (acciaio inossidabile) ④ copertina superiore (acciaio al carbonio/acciaio inossidabile) ⑤ conchiglia (acciaio inossidabile) ⑥ camera d'aria (EPDM/VITON)
