Condensatore in ceramica LP, SP series

moduloa bassa resistenza serie equivalentesnubber

Panoramica
I condensatori CeraLink offrono una soluzione compatta e ad alta densità di capacità per l'elettronica di potenza esigente in alte frequenze e alte temperature, dove spazio, correnti elevate e commutazioni rapide sono critiche.

Sintesi
I CeraLink impiegano una ceramica PLZT compatibile RoHS (lead lanthanum zirconium titanate) combinata con elettrodi interni in rame. Mostrano un picco di capacità al voltaggio operativo specificato (comportamento a polarizzazione positiva) e sono ottimizzati per semiconduttori wide bandgap (SiC / GaN) a commutazione rapida, offrendo elevata densità di capacità e capacità di corrente in package SMD compatti.

Benefici principali

• Aumento della capacità con bias DC tra 0 V e Vop (comportamento a polarizzazione positiva) e densità di capacità leader al punto operativo (Vop & Top).
• Capaci di gestire correnti di ripple estremamente elevate.
• Alta affidabilità con qualificazione basata su AEC-Q200.
• Compatibile RoHS.
• Elettrodi interni in rame che riducono le perdite ad alta frequenza e consentono rapidi slew rate con Imax elevati.
• Basso auto-riscaldamento e buone proprietà di auto-regolazione termica per prestazioni stabili.
• Montabili in superficie con profili di rifusione MLCC standard.

Ad alte frequenze

• Intervallo di frequenza ottimale: 100 kHz – 1 MHz.
• ESR minima grazie a elettrodi in rame a bassa perdita e backend adatto alle HF.
• Basse perdite che permettono rapporti dV/dt molto elevati.
• Adatti per convertitori a commutazione rapida con forti richieste transitorie.

Ad alta temperatura

• Temperatura operativa fino a +150 °C (adatto per SiC / GaN).
• Basse perdite; l'ESR tende a diminuire con la temperatura.
• Correnti di perdita ultra basse grazie alla selezione dei materiali.
• Nessun runaway termico nelle condizioni specificate.

Applicazioni
I CeraLink sono soluzioni molto compatte per snubber, filtri, condensatori volanti e DC-link. Diversamente dai condensatori ceramici convenzionali, CeraLink raggiunge la capacità massima al punto operativo specificato (comportamento a polarizzazione positiva), che può aumentare proporzionalmente con la componente di ripple — ideale per stadi di potenza SiC e GaN.

Casi d'uso tipici

• Automotive: applicazioni ad alta tensione in xEV, inverter ausiliari (compressore/pompa/riscaldatore HV), OBC, convertitori DC/DC.
• Industria: azionamenti, sistemi di accumulo energetico, convertitori di potenza, inverter fotovoltaici, UPS e alimentazioni isolate.
• Moduli di potenza: integrazione come condensatori snubber o capacità DC-link nei moduli inverter per migliorare efficienza e ridurre dimensioni/costi di sistema.

Portafoglio
Il portafoglio offre approcci LP (low profile), FA (flex assembly) e 2220 (ottimizzato per densità di capacità) basati su PLZT con elettrodi interni in rame. I dispositivi sono progettati per -40 °C a +150 °C e disponibili in più classi di tensione (esempi: 500 V / 700 V / 900 V); terminazioni: SMD standard, SMD soft e lead-frame / elettrodi esterni argentati per LP/FA.

Requisiti speciali (tabella comparativa)
Design | MLCC classe I | MLCC classe II | CeraLink
Condensatore di risonanza, C stabile | ✔ | x | x
T >125 °C | ✔ | Offerta limitata (X8R / custom) | ✔
V >630 V | ✔ | Offerta limitata | ✔
Applicazione AC | ✔ | ✔ | x

Comportamento della capacità / note sulle prestazioni
CeraLink mostra un picco di capacità al voltaggio operativo e curve caratteristiche C–V. La combinazione di elevata capacità di corrente e densità di capacità può ridurre il numero di componenti rispetto agli MLCC, favorendo la miniaturizzazione del sistema e guadagni in costo/prestazioni.

Caratteristiche / specifiche tecniche

• Materiale: ceramica PLZT con elettrodi interni in rame; elettrodi esterni argentati / lead-frame in rame argentato per LP e FA.
• Intervallo di temperatura operativa: -40 °C a +150 °C.
• Classi di tensione (esempi): dispositivi mostrati a 350 V; portafoglio include 500 V, 700 V, 900 V (alcuni design supportano picchi ≈1300 V).

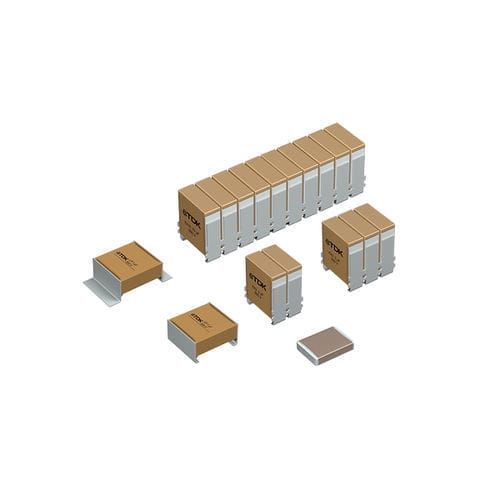

• Serie: CeraLink LP (low profile), FA (flex assembly), 2220 (SMD ottimizzato per densità di capacità).
• Esempi rappresentativi di capacità: 2220 – 0,47 µF @ 350 V; 2220 – 0,056 µF @ 900 V; serie FA gamma ~0,5 µF fino a 10 µF in base alla classe di tensione; esempi LP 0,5 µF @ 700 V e 1 µF @ 500 V (vedere datasheet).
• Correnti operative tipiche (esempi a 105 °C RMS): consultare i datasheet (es. 2,3–5 A per alcune 2220; 7–38 A per alcune varianti FA).
• Regione di frequenza ottimale: ~100 kHz – 1 MHz; ESR minima e basse perdite HF grazie agli elettrodi in rame.
• Qualifica: basata su AEC-Q200.
• Saldatura / montaggio: SMD con profili di rifusione MLCC standard; terminazioni: SMD standard, SMD soft, SMD con lead-frame (LP/FA).
• Conformità: compatibile RoHS.
