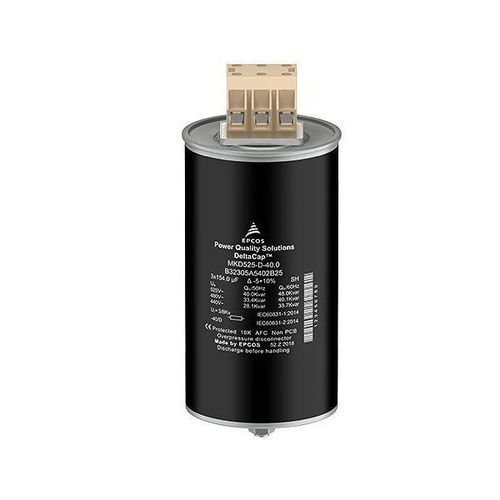

Condensatore a film di polipropilene metallizzato DeltaCap™ X

cilindricoda avvitaread uso industriale

Panoramica del prodotto
Basati sulla tecnologia in polipropilene metallizzato (MKP) con avvolgimenti impilati, i condensatori DeltaCap™ X Black Premium sono progettati per la correzione del fattore di potenza (PFC) in bassa tensione in ambienti industriali gravosi. Il barilotto cilindrico compatto in alluminio nero con vite di fissaggio fornisce una gamma selettiva di potenze e tensioni nominali per applicazioni trifase.

Applicazioni

• Banchi PFC automatici
• Compensazione fissa (es. compensazione motori)
• PFC dinamico
• Sistemi PFC accordati e disaccordati

Caratteristiche

• Design compatto in barilotto cilindrico in alluminio nero con vite, ottimizzato per quadri
• Tecnologia MKP con avvolgimenti impilati
• Riduzione dei tempi di montaggio e collegamento
• Intervallo di tensione nominale: 440 … 850 V AC
• Intervallo di potenza: 20 … 44 kvar (50 Hz)

Vantaggi per il cliente
Costi

• Riduzione dei costi di sistema grazie a maggiore densità di imballaggio e ingombro quadro ridotto

Elettrico

• Progettato per installazioni trifase
• Durata di vita molto lunga: fino a 300.000 h in classe di temperatura -40/55
• Elevata capacità di sopportare correnti di spunto (fino a 500 · I_R)

Meccanico e manutenzione

• Costi di montaggio ridotti; installazione e collegamento facilitati
• Volume compatto per layout di quadro densi
• Senza manutenzione in condizioni normali (tranne i controlli periodici raccomandati)
• Posizioni di montaggio: verticale o orizzontale

Sicurezza

• Dielettrico autoriparante
• Disconnettore di sovrapressione
• Morsetto isolato (IP20)
• Resistenza di scarica ceramica pre-montata

Varianti rappresentative del prodotto (estratto)
Tipo | Tensione nominale (V AC) | Numero di fasi | Capacitanza (µF)
MKD440-D-30.0-X | 440 | 3 | 165
MKD440-D-28.1-X | 440 | 3 | 154
MKD440-D-25.0-X | 440 | 3 | 137
MKD440-D-20.0-X | 440 | 3 | 110
MKD480-D-33.0-X | 480 | 3 | 152
MKD480-D-30.0-X | 480 | 3 | 138
MKD480-D-28.0-X | 480 | 3 | 129
MKD480-D-25.0-X | 480 | 3 | 115
MKD525-D-37.0-X | 525 | 3 | 143
MKD525-D-33.0-X | 525 | 3 | 127
MKD525-D-28.0-X | 525 | 3 | 108
MKD525-D-25.0-X | 525 | 3 | 96
MKD525-D-20.0-X | 525 | 3 | 77
MKD850-D-35.0-X | 850 | 3 | 51

Caratteristiche tecniche / specifiche

• Tecnologia: polipropilene metallizzato (MKP) con avvolgimenti impilati
• Tensione nominale: 440 V AC a 850 V AC (tensioni tipiche elencate sopra)
• Potenza (50 Hz): gamma tipica del prodotto 20 … 44 kvar
• Numero di fasi: 3 (varianti trifase)
• Intervallo di capacità (esempi): ~51 µF fino a ~165 µF a seconda del tipo
• Classe di temperatura / durata di vita: fino a 300.000 h in -40/55
• Resistenza a correnti di spunto: fino a 500 · I_R
• Protezione / sicurezza: dielettrico autoriparante, disconnettore per sovrapressione, morsetto isolato (IP20), resistenza di scarica ceramica pre-montata
• Meccanica: barilotto cilindrico compatto in alluminio nero con vite, adatto a montaggio verticale o orizzontale
• Manutenzione: senza manutenzione (tranne controlli periodici raccomandati)
