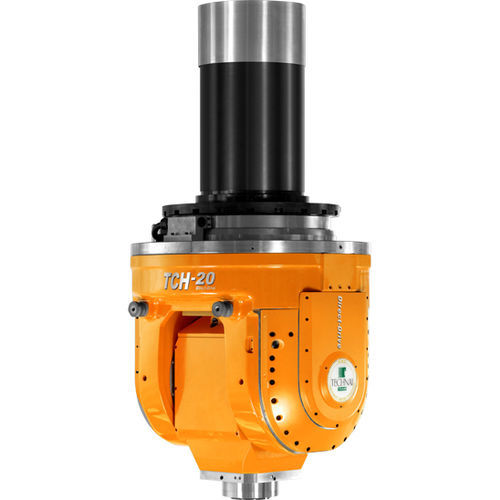

Testa di fresatura 2 assi TCH-20

continuaad angolo rettoCNC

Testa a due assi con struttura a forcella, ottimizzata per macchine a 5 assi, integra moduli di azionamento su entrambi gli assi con Motori Drirect Drive Technai. È disponibile con elettromandrini fino a 24.000 rpm e fino a 100Nm, utensile HSK-A63 o HSK-A100. La testa TCH 20 è progettata per equipaggiare grandi macchine a 5 assi e condivide la stessa filosofia di tutte le teste della serie TCH, la personalizzazione con Elettromandrino scelto dal cliente che più si adatta alla lavorazione dedicata. Principale caratteristica di questa testa è l’integrazione del motore dell’asse C nella struttura stessa, questa scelta permette rendere la struttura più compatta e quindi rigida. La breve distanza tra il naso del mandrino e l'asse A rende il TCH 20 adatto ad un'ampia gamma di lavorazioni applicazione: • parti strutturali in alluminio per l'industria aerospaziale • lavorazione di grandi stampi per stampaggio lamiera in industria automobilistica • lavorazione ingranaggi e turbine Con riferimento al settore stampi, i fattori chiave sono la precisione di posizionamento dell'orientamento dell'asse e il sistema di bloccaggio, senza distorsioni geometriche causate dai fermi. Caratteristiche chiave sono: • Eccellente dinamica degli assi e alta qualità nella fresatura delle superfici, sia in traiettorie di sgrossatura che in esecuzione di finitura. • La testa TCH 20 è dotata di una struttura modulare che unisce l'alta qualità di Motori Torque Technai con l’alta precisione meccanica e di esecuzione.
