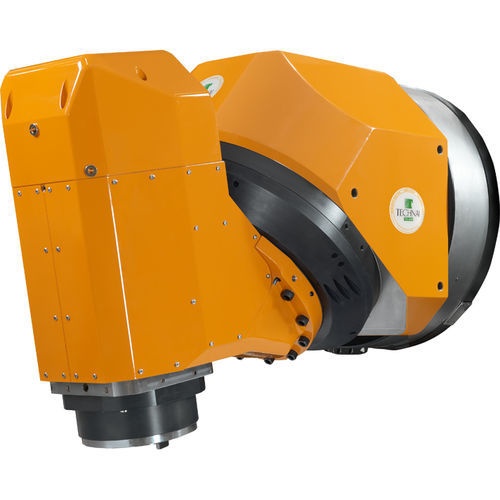

La testa TCH-U 40-50 declina il concetto di testa universale per operazioni di fresatura sottosquadra nella versione a trasmissione completamente diretta. Il prodotto è destinato principalmente all'industria meccanica generale ed è ottimizzato per fresatrici o centri di lavoro con ram verticale (del tipo a ponte o macchine a portale).
Il classico concetto di testa universale è ben interpretato da Technai con il nuovissimo design dellatesta di fresatura TCH-U 40-50. Il prodotto raggiunge i suoi obiettivi prestazionali grazie all'integrazione degli assi C e B motorizzati torque con un potente elettromandrino per l'attuazione dell’utensile.
TCH-U 40-50 è infatti equipaggiata con un elettromandrino da 47 kW (S1), 150 Nm e 13.000 giri/min max, ovvero un insieme di prestazioni ben bilanciate per ottenere un'efficienza di produzione ottimale, come richiesto nelle lavorazioni di meccanica generale. Grazie alla sua particolare configurazione geometrica, la testa TCH-U 40-50 è in grado di inclinare il mandrino fino a 100 °, al fine di eseguire utili operazioni di fresatura in sottosquadra.
Rispetto alla classica testa universale, la TCH-U 40-50 beneficia dei vantaggi della tecnologia Direct Drive incorporata. A livello macchina questo significa:
• Lavorazione in modalità 3 + 2 con orientamento e serraggio dell'asse in infinite posizioni senza indexaggio
• Dinamica e precisione di posizionamento di classe superiore
• Possibilità di eseguire lavorazioni a 5 assi in continuo
TCH-U 40-50 è un buon esempio di configurazione modulare, in cui i moduli funzionali degli assi sono assemblati in una struttura che poi caratterizza la morfologia della testa.
