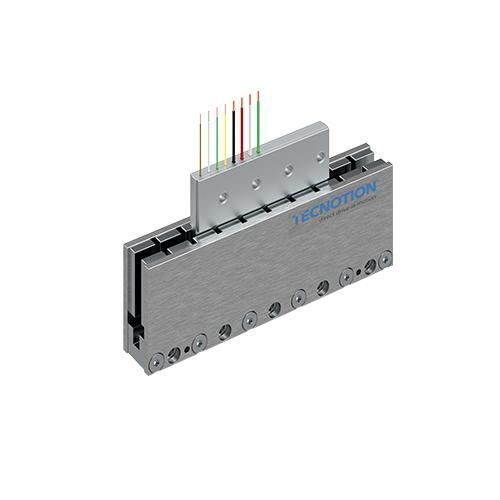

Motore lineare AC UMV-G2 seriestrifasesincronoironless
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- AC/DC
- trifase, AC
- Tipo
- sincrono, ironless
- Tensione
- 320 V, 24 V, 48 V, 80 V, 220 V, 12 V, 100 V, 60 V, 0-60 V, 28 V, 200 V, 4.5V, 5 V, 3 V, 72 V
- Montaggio
- a presa diretta, piatto, a U
- Tipo di protezione
- senza manutenzione
- Prestazioni
- ad alta prestazione, ad alta precisione
- Altre caratteristiche
- modulare, ad alta precisione, vuoto-compatibile
- Velocità
Max.: 18,5 m/s
(60,7 ft/s)Min.: 0 m/s
(0 ft/s)- Forza
Max.: 87 N
Min.: 0 N
- Potenza
Max.: 1.609,5 W
(2,19 hp)Min.: 0 W
(0 hp)- Corsa
Max.: 10.000 mm
(393,701 in)Min.: 0 mm
(0 in)
Descrizione
Panoramica
La serie UMV – G2 comprende unità bobina per motori lineari senza nucleo, compatibili con ambiente sotto vuoto, progettate per offrire elevata accuratezza e ripetibilità in applicazioni a bassa carica e spazi di installazione limitati. La corta lunghezza della bobina facilita l'integrazione in sistemi di posizionamento a portale e altri sistemi leggeri ad alta dinamica. Tecnotion fornisce le unità bobina e i gioghi magnetici abbinati per l'integrazione di sistema.
Caratteristiche principali
Forza
Componenti meccanici
Applicazioni
Video
Video prodotto disponibile che presenta i motori a vuoto Generation 2 di Tecnotion e mostra casi d'uso e prestazioni in ambienti sotto vuoto.
Risorse disponibili (elencate nella pagina prodotto)
Specifiche tecniche
La serie UMV – G2 comprende unità bobina per motori lineari senza nucleo, compatibili con ambiente sotto vuoto, progettate per offrire elevata accuratezza e ripetibilità in applicazioni a bassa carica e spazi di installazione limitati. La corta lunghezza della bobina facilita l'integrazione in sistemi di posizionamento a portale e altri sistemi leggeri ad alta dinamica. Tecnotion fornisce le unità bobina e i gioghi magnetici abbinati per l'integrazione di sistema.
Caratteristiche principali
- Elevata accuratezza di posizionamento e ripetibilità
- Progettate per ambienti sotto vuoto (motori Generation 2)
- Lunghezze di bobina più corte della serie vacuum, ottimizzate per carichi ridotti e spazi ristretti
- Adatte ad applicazioni leggere e ad alta dinamica
Forza
- Forza di picco: 100 – 401 N
- Forza continua: 22 – 87 N
Componenti meccanici
- Unità bobina: UMV3, UMV6 G2, UMV12 G2
- Gioghi magnetici: opzioni 150 mm e 390 mm
Applicazioni
- Posizionamento a portale
- Apparecchiature per semiconduttori
- Macchine utensili e lavorazioni di precisione
- Robotica e automazione
- Movimentazione display e pannelli
- Stampa e taglio digitale
- Life science e altre applicazioni di precisione in vuoto / camera bianca
Video
Video prodotto disponibile che presenta i motori a vuoto Generation 2 di Tecnotion e mostra casi d'uso e prestazioni in ambienti sotto vuoto.
Risorse disponibili (elencate nella pagina prodotto)
- Vacuum G2 manual
- Vacuum motor Generation 2 brochure
- Webinar: Ironless motor solutions for semiconductor applications
- Webinar: Linear motor solutions for the strictest vacuum requirements
- UMV Vacuum G2 series - CAD file
- UMV-G2 spec sheet
Specifiche tecniche
- Serie: UMV – G2
- Intervallo forza di picco: 100 – 401 N
- Intervallo forza continua: 22 – 87 N
- Unità bobina disponibili: UMV3, UMV6 G2, UMV12 G2
- Lunghezze gioghi magnetici: 150 mm e 390 mm
- Ottimizzato per ambienti sotto vuoto (Generation 2)
- Progettazione con lunghezza di bobina molto ridotta per carichi ridotti e spazi di installazione limitati
