PROGETTAZIONE

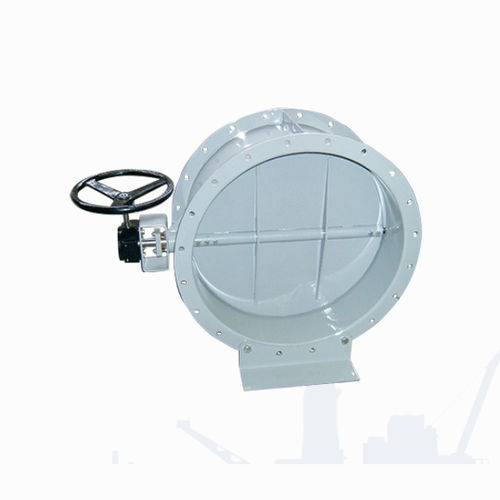

– Registro saldato dell'assemblea progettato specialmente per aria e trasporto caldo dei gas.
– Flangia di supporto, secondo la norma di iso 5211: rende facile l'azionatore mechanichal (trasmissione), pneumatico ed elettrico che si adatta.
– Rivestimento a resina epossidica o temperatura speciale di altezza che ricopre a richiesta.
– Ghiandola che sopporta e che imballa fatta di ferro e della grafite duttili.
– Altri materiali a richiesta.
CARATTERISTICHE GENERALI
– DN 300 - 1200.
– Pressione di esercizio: 0,5 barre.
– Maxi pressione:
. DN 300 - DN 600: 3 barre (20°C) – 1,5 barre (400°C);
. DN 700 - DN 1200: 2 barre (20°C) – 1 barra (400°C).
– Maxi temperatura (corpo e disco):
. S235JR d'acciaio fino a 400°C;
. A d'acciaio 42 CP fino a 550°C;
. inossidabile (AISI 310) fino a 850°C
– Progetti secondo: ANSI/FCI 70-2-1991.
– Tasso di perdita, classi II ed III sulla norma, l'altra classe a richiesta:
. classe del registro II: 0,5%;
. classe del registro III: 0,1%.
– Collegamento flangiato secondo TECOFI standard. Altri tipi di collegamenti a richiesta.
---
