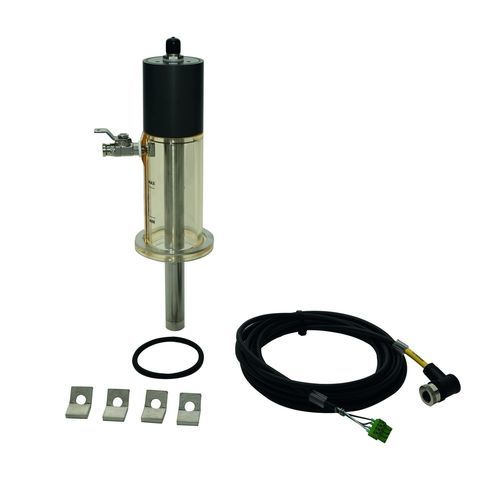

Sistema di controllo di livello TPL 503

di protezionedi temperaturaelettrico

Il SISTEMA TPL503 (unità di controllo BB211 + sensore TPL503) rappresenta l’innovazione 4.0 per la protezione di trasformatori in olio ermeticamente sigillati. I classici dispositivi di controllo elettromeccanici sono sostituiti dal sensore elettronico TPL503 che, installato direttamente sul trasformatore, è in grado di monitorare e trasmettere i dati rilevati di TEMPERATURA, PRESSIONE e LIVELLO dell’olio alla centralina BB211. La centralina BB211 protegge il trasformatore tramite opportuni contatti di allarme e trasmette le informazioni a un centro remoto per la MANUTENZIONE PREDITTIVA. In combinazione con il SENSORE TPL503, consente di monitorare i parametri di temperatura, pressione e livello trasmettendo allarmi e valori a distanze tramite RS485. La connettività Ethernet è disponibile attraverso il convertitore esterno CONV ETH, che – collegato all’ uscita RS485 – permette di implementare le funzionalità di lettura e di programmazione dei parametri rilevati direttamente nel sistema di monitoraggio. E’ dotata di 3 LEDs: T = Temperatura, P = Pressione, L = Livello per l’indicazione di allarmi con colori luminosi. I LEDs lampeggianti indicano le condizioni di guasto (FAULT) della centralina, che dispone di registri dedicati alla memorizzazione dell’eventuale intervento degli allarmi, dei massimi valori raggiunti dai parametri di temperatura e pressione e del minimo valore per il parametro di livello. Alimenta inoltre il TPL 503 e riceve informazioni sullo stato del trasformatore. Le dimensioni compatte e il sistema di fissaggio su guida DIN, ne consentono l’installazione nelle più svariate Marshalling Box.
