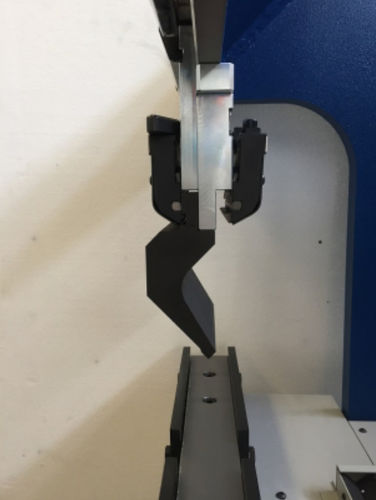

Sistema di serraggio manuale 13151-M

a doppio effetto

Il sistema SPEED GRIP manuale DOPPIO è un bloccaggio manuale per utensili superiori tramite leva ergonomica. L’introduzione e l’estrazione dell’utensile avviene frontalmente ed è compatibile con utensili standard tipo europeo. Nessun limite di lunghezza, forma e quantità degli utensili inseriti. Il richiamo in battuta è automatico ed è possibile montare l’utensile rovesciato dal fronte della pressa. Caratteristiche tecniche UTENSILI SUPERIORI Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica INSERIMENTO FRONTALE Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo, per entrambe gli orientamenti con aggancio automatico nel sistema aperto. Nessun limite di lunghezza, forma e quantità degli utensili inseriti. Richiamo automatico in battuta. FLESSIBILITÀ Bloccaggio tramite unica leva per modulo che agisce su tutti gli utensili presenti – sia sul fronte macchina che sul retro – con sollevamento in appoggio e bloccaggio sui piani di riferimento a garanzia di un perfetto allineamento. La leva in posizione di bloccaggio non presenta sporgenze. Sbloccaggio: l’apertura della leva libera tutti gli utensili presenti. Il sistema ne impedisce lo sgancio con assoluta sicurezza. Estrazione: avviene solamente agendo su ogni singolo pezzo con sollevamento in battuta, piccola rotazione e sfilamento verso il basso. L’operazione non richiede sforzi aggiuntivi oltre al peso dell’utensile. DATI TECNICI Altezza unità di bloccaggio = 120mm. Asse di piegatura a 7mm. DOPPIO ORIENTAMENTO Possibilità di montare l’utensile rovesciato, dal fronte pressa: ogni singolo pezzo di utensile può essere montato con orientamento frontale oppure posteriore
