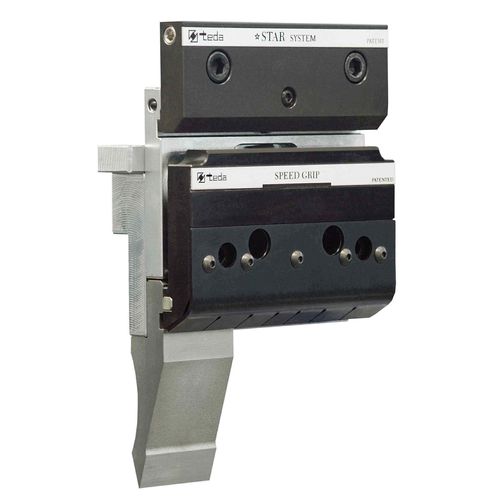

Sistema di serraggio manuale 13131ST

pneumaticoper utensili di pressa piegatriceautomatico

Con STAR SYSTEM i moduli intermedi che bloccano gli utensili sono totalmente liberi dalle connessioni necessarie alla trasmissione dell’aria compressa: all’interno della staffa STAR un particolare sistema consente il passaggio dell’aria compressa solo quando la staffa “riconosce” un modulo automatico idoneo. Nel caso in cui la staffa STAR debba bloccare un qualsiasi altro elemento (utensile speciale, intermedio manuale etc…) non avviene alcuna emissione di aria e la staffa si comporta come una normale staffa manuale. Caratteristiche tecniche UTENSILI SUPERIORI Bloccaggio automatico pneumatico per utensili superiori FLESSIBILITÀ Staffa superiore 13401-A-ST “STAR SYSTEM” (brevetto TEDA) sistema di collegamento energetico indispensabile per il funzionamento del sistema permette di rimuovere completamente una o più unità in qualsiasi posizione macchina, garantendo totale flessibilità di attrezzaggio. INSERIMENTO FRONTALE Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo e richiamo automatico in battuta. DATI TECNICI Altezza unità di bloccaggio = 100mm. Asse di piegatura a 7mm. Disponibile anche per asse di piegatura a 20mm. ALIMENTAZIONE Collegamento energetico tramite sistema brevettato “STAR SYSTEM”. NESSUNA PRESENZA DI TUBI nell’area di lavoro e libera rimozione dei moduli in modo immediato in qualunque posizione. DOPPIO ORIENTAMENTO Possibilità di montare l’utensile rovesciato (bloccaggio manuale dal fronte pressa) utilizzando la staffa manuale 11008 (opzionale)
