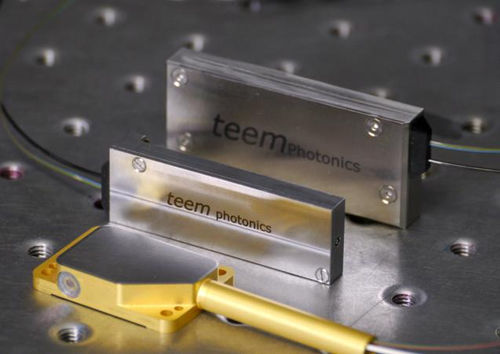

Interferometro ottico PicoMove

per misurazione subpicometrica di spostamentocompattoad alta risoluzione

Teem Photonics ha sviluppato e offre una nuova linea di interferometri compatti, stabili e ad alte prestazioni per la misura di spostamenti e vibrazioni su scala picometrica. Gli interferometri PicoMove di Teem Photonics si basano sull'integrazione in un singolo chip di un'architettura ad alta stabilità che consente di ottenere misure con un rumore intrinseco bassissimo. La lunghezza d'onda operativa di 1,55 µm, sicura per gli occhi, garantisce la compatibilità con le sorgenti Telecom commerciali. Il design del sensore gestisce anche le lunghezze d'onda visibili per facilitare l'allineamento del fascio ottico. Teem propone opzioni di packaging con materiali a bassa espansione termica e per ambienti UHV. Le parti elettriche del sistema di misura (sorgente laser, rilevatori) sono remote attraverso un affidabile pigtailing in fibra. > Il segnale laser (proveniente dalla fibra d'ingresso) viene suddiviso in due bracci: un braccio di riferimento di lunghezza costante, definita dalla litografia, e un braccio di misura nello spazio libero in cui la luce viene riflessa su un bersaglio in movimento. > La lunghezza di quest'ultimo braccio varia con la posizione del bersaglio. I due bracci vengono ricombinati sul chip. > Due uscite a fibre ottiche forniscono segnali di interferenza in quadratura e due segnali di riferimento di potenza, per consentire il calcolo dello spostamento vettoriale.
