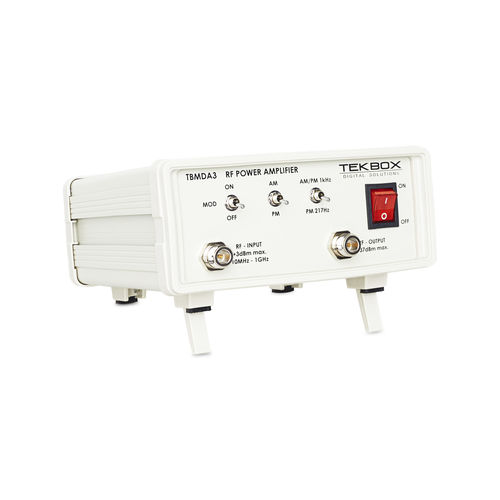

Amplificatore di segnale TBMDA3

di potenzaa banda larga

L'amplificatore di potenza modulato a banda larga TBMDA3 è stato progettato per creare una sorgente di segnale economica per i test di immunità di blocchi e prodotti elettronici. È progettato per essere pilotato dall'uscita del generatore di tracking degli analizzatori di spettro. Grazie al suo elevato guadagno, può aumentare la potenza di uscita di qualsiasi generatore di tracking fino a 5W. Il TBMDA3 è ideale per pilotare le sonde di campo vicino Tekbox al fine di trovare il punto sensibile di un circuito elettronico o per creare campi elettrici fino a 550V/m quando si pilota la cella TEM Tekbox TBTC0, 300V/m quando si pilota la TBTC1, 150V/m quando si pilota la TBTC2 o 100V/m quando si pilota la TBTC3. I segnali di prova per i test di immunità possono essere modulati CW, AM o PM. Di conseguenza, il TBMDA3 offre una capacità di modulazione integrata per generare segnali AM o PM da 1 kHz. In modalità PM, il TBMDA3 può anche generare un segnale a 217 Hz con duty cycle del 12,5% per simulare il rumore TDMA dei telefoni cellulari. CARATTERISTICHE Amplificatore CW (modulazione disattivata) 1 kHz, 80% modulazione AM 1 kHz, modulazione a impulsi con duty cycle al 50% 217 Hz, ciclo di lavoro del 12,5% modulazione a impulsi
