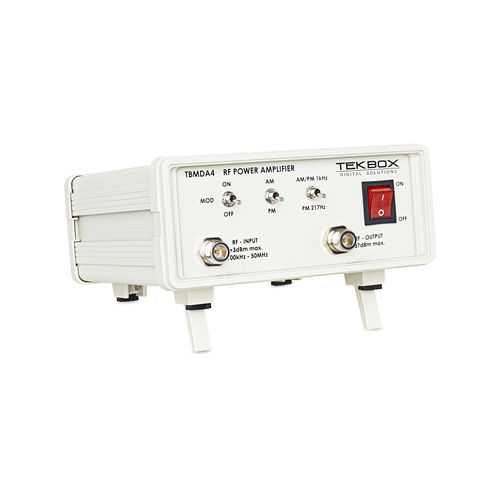

Amplificatore di segnale TBMDA4

di potenzaa banda larga

L'amplificatore di potenza modulato a banda larga TBMDA4B è stato progettato per creare una sorgente di segnale economica per i test di immunità di blocchi e prodotti elettronici. È progettato per essere pilotato dall'uscita del generatore di tracking degli analizzatori di spettro. Con una gamma di potenza d'ingresso di -20 dBm...-10 dBm, può aumentare la potenza d'uscita di un generatore di tracking fino a 5W. Con una gamma di frequenze da 100 kHz a 75 MHz, è il complemento ideale del TBMDA3, che copre da 10 MHz a 1 GHz. Il TBMDA4B è ideale per pilotare le sonde di campo vicino Tekbox al fine di trovare il punto sensibile di un circuito elettronico o per creare campi elettrici fino a 550V/m quando si pilota la cella TEM Tekbox TBTC0, 300V/m quando si pilota la TBTC1, 150V/m quando si pilota la TBTC2 o 100V/m quando si pilota la TBTC3. I segnali di prova per i test di immunità possono essere modulati CW, AM o PM. Di conseguenza, il TBMDA4B offre una capacità di modulazione integrata per generare segnali AM o PM da 1 kHz. In modalità PM, il TBMDA4B può anche generare un segnale a 217 Hz con duty cycle del 12,5% per simulare il rumore TDMA dei telefoni cellulari. CARATTERISTICHE Amplificatore CW (modulazione disattivata) 1 kHz, 80% modulazione AM 1 kHz, modulazione a impulsi con duty cycle al 50% 217 Hz, ciclo di lavoro del 12,5% modulazione a impulsi APPLICAZIONE amplificatore di potenza per uso generale sorgente di segnale per test di immunità, pilotaggio di sonde in campo vicino sorgente di segnale per test di immunità, pilotaggio di celle TEM
