Bagno di raffreddamento per estrusione VRM

per profilatidi tubi

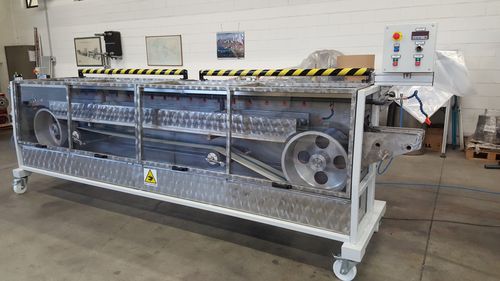

Un corretto dispositivo di raffreddamento permette di conferire al manufatto il giusto dimensionamento. In base a questo principio Teknomast progetta e realizza sistemi di raffreddamento in funzione delle differenti tipologie di materiali e processi produttivi. Tutte le vasche sono realizzate in acciaio inox, montate su solide strutture . Vasca triplo giro Sistema di raffreddamento ad immersione utilizzata per il raffreddamento di guarnizioni e tubi in PVC plastificato dove non occorre calibrazione e vuoto. La vasca può avere lunghezza di 4 o 5 metri, realizzata in lamiera di acciaio inox, montata su solida struttura. Grazie alle ruote montate alla base può essere spostata in modo agevole. La vasca è dotata di una vasca di compensazione montata sulla struttura portante e di una pompa di riciclo. Al fine di migliorare le operazioni di raffreddamento è previsto, in funzione della geometria del manufatto, un sistema di rulli per consentire il triplo giro, oltre ad una serie di supporti per mantenere immerso il profilo. All’uscita della vasca è possibile installare un sistema di soffiaggio aria dedicato all’asciugatura ed all’eliminazione di acqua dal manufatto. Vasca di calibrazione e raffreddamento Vasca di raffreddamento modello BCV indicata per il raffreddamento di tubo in HDPE e scatolati di piccole dimensioni con spessori di circa 0,5mm La vasca, interamente realizzata in acciaio inox, ha una prima zona di vuoto all’interno della quale avviene la calibrazione del tubo. Nella seconda parte il manufatto è raffreddato immerso in acqua.
