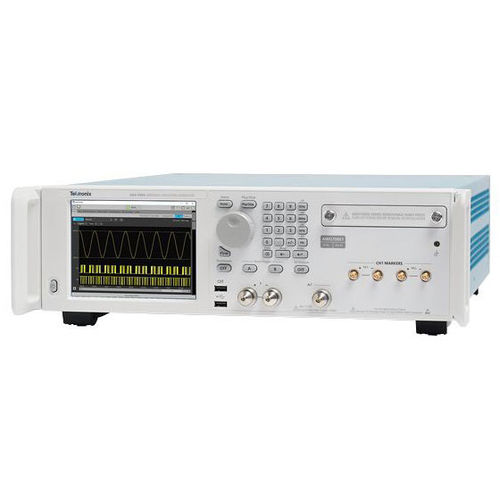

Generatore di forme d'onda arbitrarie AWG70000B series

a doppio canaleanalogico1 canale

Il generatore di forme d'onda arbitrarie della serie AWG70000B rappresenta l'avanguardia in termini di velocità di campionamento, fedeltà del segnale e memoria delle forme d'onda, rendendolo ideale per la progettazione, il collaudo e le operazioni di componenti, sistemi ed esperimenti complessi. Con una frequenza di campionamento fino a 50 GS/s e una risoluzione verticale di 10 bit, offre la migliore soluzione di stimolo del segnale del settore per una facile generazione di segnali ideali, distorti e "reali". Cosa c'è di nuovo - Espansione della memoria opzionale fino a 32 gigacampioni - ID forma d'onda in streaming - Supporto per Windows 10 Generazione di segnali equalizzati a banda larga direttamente all'interfaccia del DUT Quando si generano segnali a banda larga, piccole discontinuità di impedenza nei cavi di interconnessione possono influenzare la planarità di ampiezza e fase. Inoltre, quando le frequenze del segnale aumentano, possono essere soggette alla larghezza di banda analogica e alle caratteristiche di roll-off dell'AWG. Per migliorare la fedeltà delle forme d'onda generate, gli AWG Tektronix correggono questi disturbi del segnale pre-distorcendo o pre-compensando i dati della forma d'onda per contrastare la degradazione. Con il plug-in di precompensazione per gli AWG Tektronix è possibile ottenere un'eccellente planarità di frequenza direttamente all'interfaccia del dispositivo in prova. I segnali più puliti e fedeli alla realtà. 10 bit di risoluzione con una gamma completa di frequenze di campionamento (fino a 50 Gs/s) consentono di simulare ambienti complessi, ricreare oggetti di interesse e generare in modo affidabile segnali di test precisi, il tutto con un basso EVM e rumore. Genera direttamente segnali con larghezza di banda fino a 18 GHz o genera flussi I/Q in banda base. - 10 bit di risoluzione - SFDR -80 dBc
