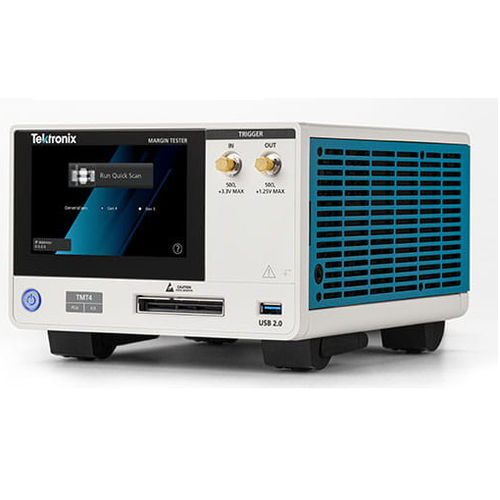

Tester dei margini di progetto del bus TMT4

Primo strumento di marginazione della corsia di trasmissione/ricezione (Tx/Rx) dedicato al settore, il TMT4 di Tektronix consente di valutare facilmente lo stato di salute dei collegamenti dei progetti PCIe® di generazione 3 e 4 in pochi minuti, non in giorni. Agendo come partner attivo del collegamento con il dispositivo in prova (DUT), lo strumento è in grado di controllare le preimpostazioni tramite protocollo e di visualizzare rapidamente i diagrammi a occhio con i relativi parametri di addestramento del collegamento, fornendo indicazioni sui potenziali difetti di progettazione su base corsia per corsia o preimpostazione per preimpostazione. Marginazione delle corsie PCIe facile e veloce Il tester di margine TMT4 integra le soluzioni esistenti di tester di tasso di errore di bit (BERT) e di oscilloscopio per la verifica dei margini. A differenza dei sistemi BERT e oscilloscopio, la semplicità di impostazione, configurazione e interfaccia utente del TMT4 Margin Tester riduce al minimo la necessità per gli ingegneri senior di assicurarsi che i sistemi siano impostati correttamente per i test e consente a un team più ampio di utenti di valutare rapidamente la salute del collegamento formato tra Margin Tester e il loro DUT. La sua capacità mirata Tx/Rx consente di rilevare i problemi con le comunicazioni PCIe Gen 3 e Gen 4 su entrambe le estremità del collegamento e permette ai team di valutare la salute del collegamento fino a x16 collegamenti Gen 4, attraverso tutti i preset PCIe 0-9, in pochi minuti. Impostazione semplice, risultati rapidi Il TMT4 Margin Tester può essere controllato tramite il pannello frontale, un browser web o l'API Rest. Sono disponibili due opzioni di scansione: Scansione rapida e Scansione personalizzata. Entrambe includono i test DUT Tx e DUT Rx. Nella scansione rapida, il Margin Tester e il DUT sono sottoposti a una negoziazione naturale del collegamento per determinare quali preset comunicare. La Scansione personalizzata ha lo scopo di fornire agli utenti un maggior numero di parametri da regolare per test specifici, costringendo il DUT a scegliere preset specifici per il test.
