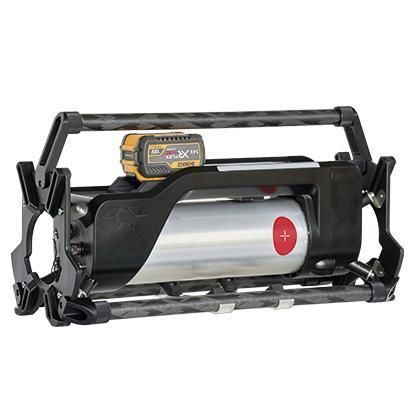

Generatore di raggi X direzionale CP200B

con alimentazione a batteriaportatile

Panoramica del prodotto
Generatore portatile a raggi X alimentato a batteria per prove non distruttive (NDT) in ambito industriale. Il CP200B eroga 45–200 kV, dispone di piccolo punto focale e modalità a potenza costante per flussi di lavoro di radiografia digitale sul campo.

Leggerezza e prestazioni
Con un peso di 15,1 kg con anelli di protezione (12,5 kg senza), il CP200B fornisce 45–200 kV e corrente del tubo 0,2–1,5 mA con potenza massima all'anodo di 300 W. Alimentazione Dewalt Battery 54V, ciclo di lavoro 100% a 30 °C e punto focale ottico di 0,8 mm per dettagli fini.

Progettato per ispezioni agevoli
Dotato di serbatoio rotante per angolazioni ottimali, interfaccia intuitiva, connettività wireless e cablata, maniglie ergonomiche rinforzate e anelli a V per stabilità su tubazioni. Grado di protezione IP65 (batteria esclusa) e ampie temperature operative per condizioni di lavoro gravose.

Applicazioni

• Petrolio e gas
• Aerospaziale
• Ispezione saldature
• Tessuti, opere d'arte e conservazione

Tabella tecnica
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Accessori

• Treppiede
• Batteria extra
• Trigger
• Alimentatore esterno
• Compatibile con Sherlock NDT

Specifiche tecniche

• Modello: CP200B
• Tensione di uscita: 45 a 200 kV
• Intervallo di corrente del tubo: 0,2 a 1,5 mA
• Corrente del tubo a piena potenza: 1,5 mA
• Potenza massima anodo: 300 W
• Modalità potenza costante: Sì
• Ciclo di lavoro (a 30°C): 100%
• Penetrazione acciaio: 33 mm (1,3 in)
• Peso senza anelli: 12,5 kg (27,5 lbs)
• Peso con anelli: 15,1 kg (33,9 lbs)
• Dimensioni complessive: 672 x 267 x 337 mm (26,4 x 10,5 x 13,3 in)
• Dose di fuga a 1 m (piena potenza): < 2 mSv/h
• Punto focale ottico (EN 12543): 0,8 mm (0,03 in)
• Angolo utile massimo: 40 x 60°
• Filtrazione inerente: 0,8 mm Cu / equiv. 3,5 mm Al
• Grado di protezione: IP65 (batteria esclusa)
• Temperatura di esercizio: -30 a +60 °C (-22 a +140 °F)
• Temperatura di stoccaggio: -40 a +80 °C (-40 a +176 °F)
• Anelli di protezione: 2
• Alimentazione: Dewalt Battery 54V
• Punto focale: 0,8 mm
