Sonda passiva PP066

di frequenzaper oscilloscopioper dispositivi elettronici

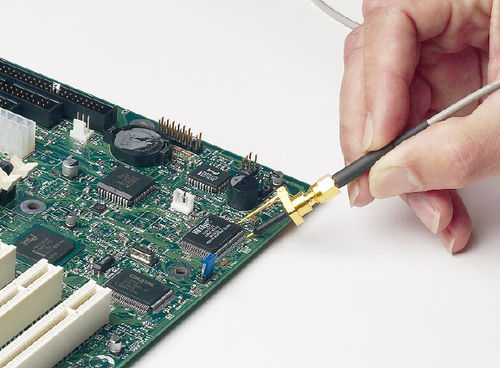

Le sonde della linea di trasmissione sono un tipo speciale di sonda passiva progettata per l'uso a frequenze molto alte. Sostituiscono il cavo della sonda ad alta impedenza che si trova in una tradizionale sonda passiva con una linea di trasmissione di precisione, con un'impedenza caratteristica che corrisponde all'ingresso dell'oscilloscopio (50 Ohm). Ciò riduce notevolmente la capacità di ingresso a una frazione di un picofarad, riducendo al minimo il carico di segnali ad alta frequenza. Una rete di corrispondenza sulla punta aumenta la resistenza di ingresso CC. Sebbene abbiano una resistenza di ingresso CC inferiore rispetto a una sonda passiva tradizionale (solitamente da 500 Ohm) a 5 kOhm), l'impedenza di ingresso di queste sonde rimane quasi costante su tutta la loro gamma di frequenza. Una sonda passiva tradizionale /10 avrà un'impedenza di ingresso di 10 MOhm) in CC, tuttavia questa impedenza diminuisce rapidamente con la frequenza, passando al di sotto dell'impedenza di ingresso di una sonda di linea di trasmissione a meno di 100 MHz. Le sonde della linea di trasmissione sono un tipo speciale di sonda passiva progettata per l'uso a frequenze molto alte. Sostituiscono il cavo della sonda ad alta impedenza che si trova in una tradizionale sonda passiva con una linea di trasmissione di precisione, con un'impedenza caratteristica che corrisponde all'ingresso dell'oscilloscopio (50 Ω). Ciò riduce notevolmente la capacità di ingresso a una frazione di un picofarad, riducendo al minimo il carico di segnali ad alta frequenza.
