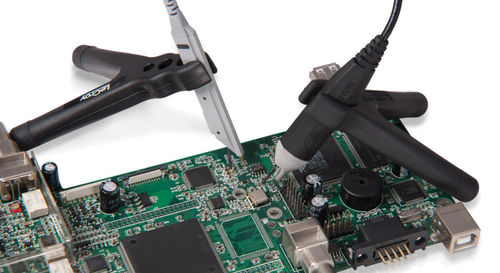

Sonda attiva ZS series

passivadi tensioneper oscilloscopio

Gli ingegneri devono comunemente sondare i segnali ad alta frequenza con un'elevata fedeltà del segnale. Le tipiche sonde passive con input R e C elevati forniscono una buona risposta alle frequenze più basse, ma caricano in modo inappropriato il circuito e distorcono i segnali alle frequenze più alte. Le sonde a tensione attiva sono dotate sia di un ingresso R alto che di un ingresso C basso per ridurre il carico del circuito sull'intera larghezza di banda della sonda/oscilloscopio. Con un basso carico del circuito e un fattore di forma che consente il rilevamento in aree ristrette, la sonda di tensione attiva diventa la sonda quotidiana per tutti i diversi tipi di segnali e punti di connessione. Sonde attive ad alta impedenza serie ZS Le sonde della serie ZS forniscono un'elevata impedenza e un'ampia serie di punte per sonde e accessori di messa a terra per gestire un'ampia gamma di scenari di rilevamento. L'elevata resistenza di ingresso di 1 MΩ e la bassa capacità di ingresso di 0.9 pF significano che questa sonda è ideale per tutte le frequenze. Le sonde della serie ZS forniscono la larghezza di banda completa del sistema con tutti gli oscilloscopi Teledyne LeCroy con larghezze di banda di 4 GHz e inferiori.
