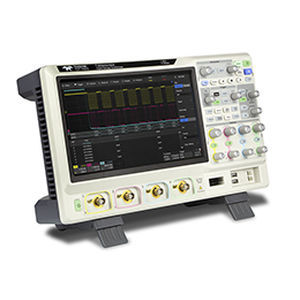

Oscilloscopio analogico T3DSO3000

da bancoa 4 canaliad alta definizione

Teledyne Test Tools nuovo T3DGli oscilloscopi SO3000 sono dotati di modelli a quattro canali con opzioni di larghezza di banda analogica da 200 MHz a 1 GHz. Ciascun modello offre una frequenza di campionamento massima di 5 GSa/s e una profondità di memoria massima di 250 Mpts in modalità mezzo canale. Tutti i modelli incorporano due ADC da 5 GSa/s e due da 250 Mpts moduli di memoria. Quando tutti i canali sono abilitati, ciascun canale ha una frequenza di campionamento di 2.5 GSa/s e una lunghezza di registrazione standard di 125 Mpts. Quando è attivo un solo canale per ADC, la frequenza di campionamento massima è 5 GSa/s e la lunghezza massima della registrazione è 250 Mpts. Per facilità d'uso, è possibile accedere alle funzioni più utilizzate grazie al design intuitivo del pannello frontale. Caratteristiche Principali Velocità di campionamento fino a 5 GS/s. Memoria lunga – fino a 125 Mpts/Cap (250 Mpts intercalato). Touch screen capacitivo TFT-LCD a colori da 10.1" (1024 x 600). Include decoder per bus seriale per I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT e Manchester. Include Bode Plot da 10 Hz a 25 MHz utilizzando il T3DSO1000–FGMOD–A funzione/generatore di forme d'onda arbitrarie o misurazioni del diagramma di Bode da 10 Hz a 120 MHz utilizzando il T3AGeneratore di funzioni arbitrarie FG120. Applicazione Power Analysis inclusa come standard, che misura la qualità dell'alimentazione, le armoniche di corrente, la corrente di spunto, la perdita di commutazione, lo slew rate, la modulazione, l'ondulazione dell'uscita, l'accensione/spegnimento, la risposta ai transitori, il PSRR, l'efficienza.
